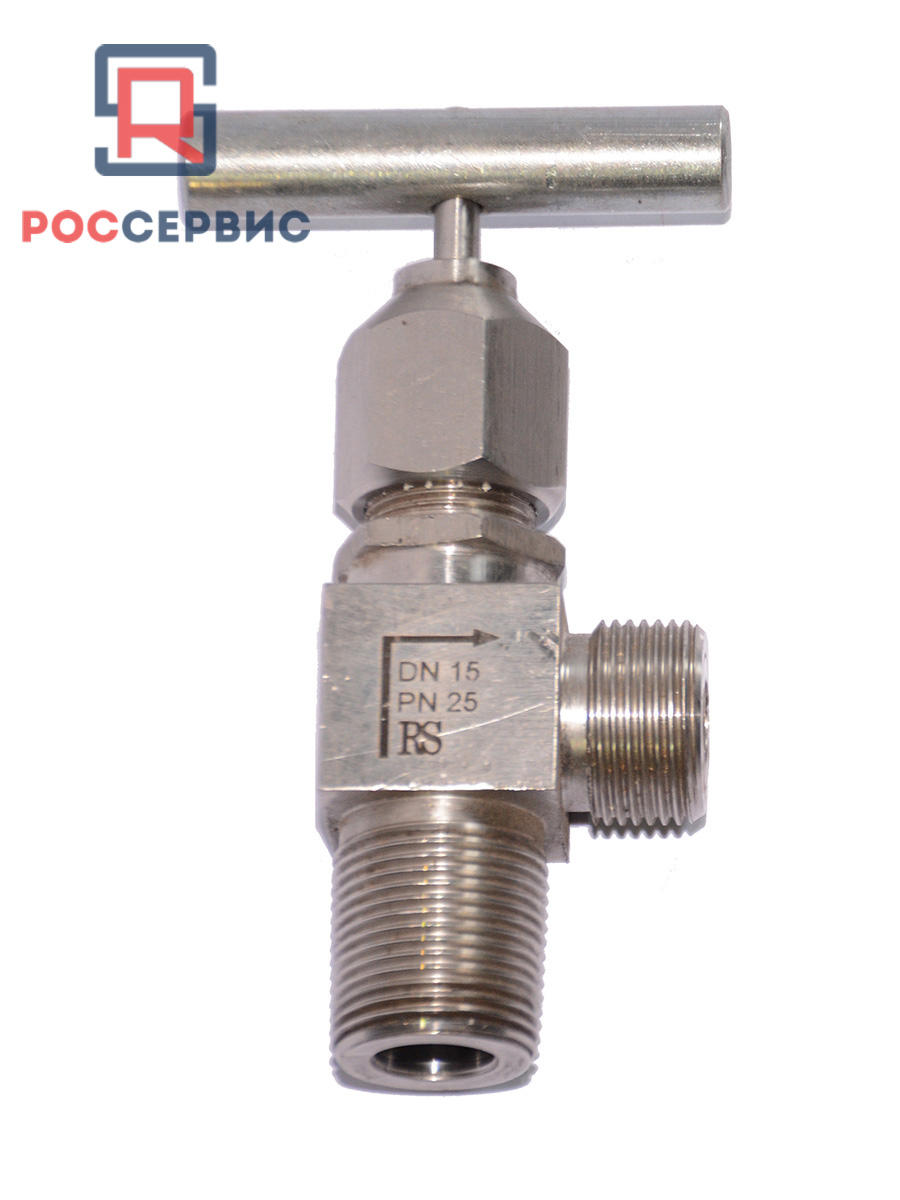

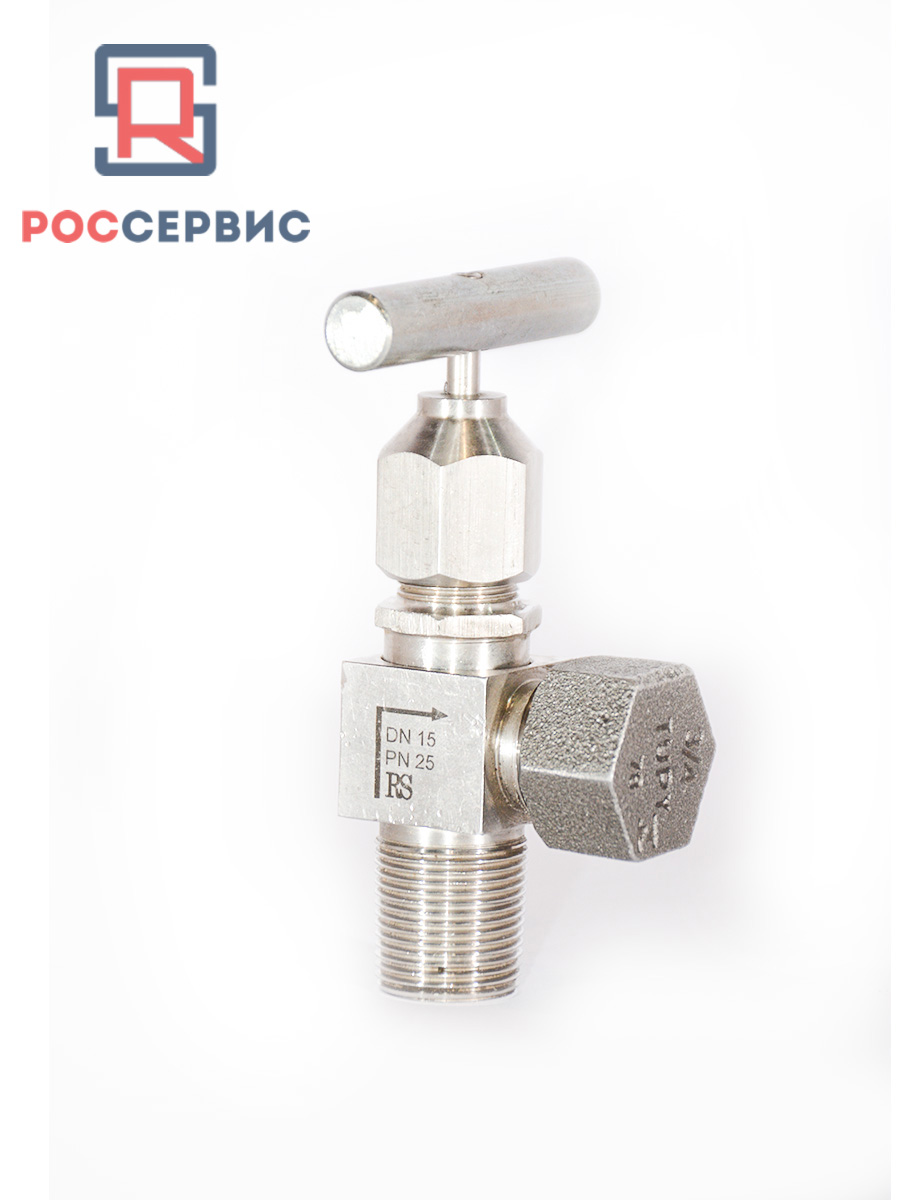

15лс93бк, 15нж93бк вентиль угловой запорный на хлор

Клапан (вентиль) угловой запорный на хлор

 15лс93бк, 15нж93бк

Предназначен для установки на контейнерах с жидким хлором, а также на коммуникациях жидкого и газообразного сухого хлора в качестве запорного устройства.

15нж93бк-Основные технические данные и характеристики

Наименование параметра

Показатель

Обозначение

15лс93бк, 15нж93бк

Проход условный DN, мм

15

Давление номинальное PN, Мпа (кгс/см2)

2,5(25)

Рабочая среда

Хлор жидкий и газообразный сухой

Температура рабочей среды t, ºС

от -50 до +50

Температура окружающей среды t, ºС

от -60 до +50

Присоединение к трубопроводу

цапковое

Присоединения

на входе W27,8 по ГОСТ9909-81

на выходе G3/4 по ГОСТ 6357-81

Пропуск среды в затворе по ГОСТ Р 54808-2011

по классу А

Климатическое исполнение

УХЛ1 по ГОСТ 15150-69

Управление клапаном

Ручное, маховиком

Крутящий момент на шпинделе, Н·м (кгс·м)

8(0,8)

Вероятность безотказной работы

0,95

Полный назначенный срок службы, лет

10

Полный назначенный ресурс, циклов

4000

Масса не более, кг

0,66

Изготовление и поставка

ТУ 3700-010-14911892-2015



Наименование детали
Условный проход ДУ
Условное давление РУ
Класс герметичности
