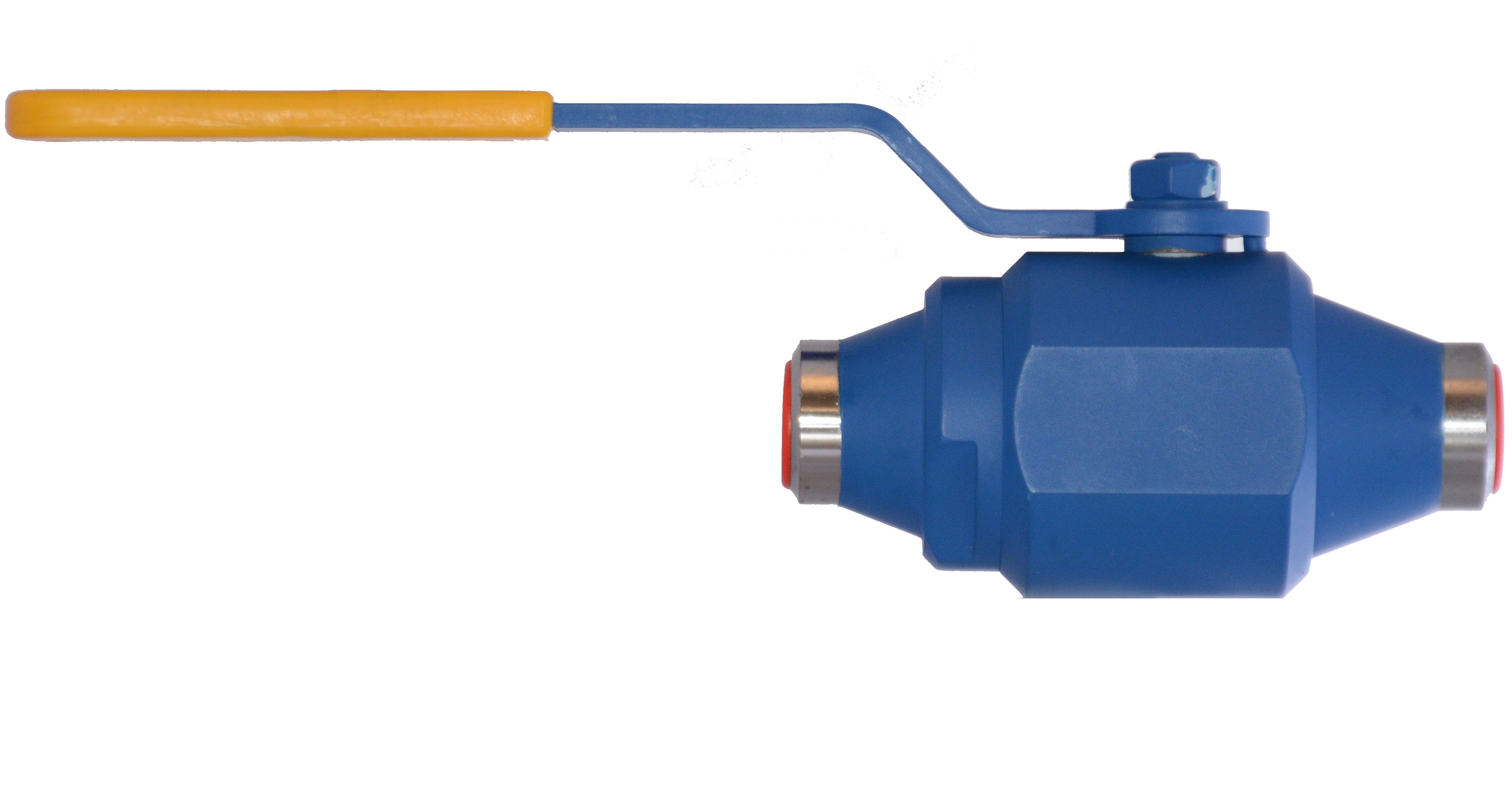

Кран под приварку шаровой (КШП) запорная арматура долгосрочной установки на трубопроводы сварным методом. КШП имеют малые строительные размеры и применяются в качестве запорного устройства на линиях транспортировки для воды пара, газа, нефтегазовых смесей.
Приварные краны не требуют техобслуживания до истечения срока эксплуатации по документации - паспорту изделия. Демонтаж проводится срезанием части патрубков. Важно, при монтаже и демонтаже кран должен быть полностью отрыт, чтобы не повредить поверхность шара затвора.
Компания РосСервис является производителем и официальным сертифицированным представителем предприятий изготовителей шаровых кранов под приварку.
Краны под приварку цельносварные производства "РосСервис", ТУ 3742-006-14911892-2013.
КШ.Ф. DN (Ду) от 15 до 300мм., условного давления PN от 1,6МПа до 4,0МПа, Ру16 - Ру40. Класс герметичности "А" по ГОСТ 9544-2015.
Краны РосСервис (конструкция, материалы деталей, маркировка, кодировка).
Краны под приварку Ру160 ремонтнопригодные РосСервис ТУ 3742-006-14911892-2013.
РС DN (Ду) от 15 до 150мм., условного давления PN от 1,6МПа до 16,0МПа, Ру16 - Ру160.
Краны РосСервис (обозначение, материалы исполнения деталей и расшифровка обозначений)
В наличии на складе краны приварные:
Шаровой кран под приварку редуцированный РосСервис
Ду 65/50; Ду 100/80; Ду 125/100,
на давления сред Ру16
Конструкция: двухсоставной разборный, ремонтнопригодный.
Модификации по материалам исполнения:
11с01пп (РС 3211) стальной - сталь 20.
11лс01пп (РС 3212) хладостойкий кран из сталь 09Г2С.
11нж01пп (РС 3213) нержавеющий кран сталь 12X18Н10Т.
Шаровой кран под приварку полнопроходной РосСервис
Ду 50; 65; 80; 100; 150 мм.
на давления сред Ру16; 25; 40; 63; 100; 160 кг/см.
Конструкция: двухсоставной и трёхсоставной (стяжной с патрубками под приварку) разборный, ремонтнопригодный.
Модификации по материалам исполнения:
11с01пп (РС 3211) стальной - из стали 20
11лс01пп (РС 3212) хладостойкий - из стали 09Г2С
11нж01пп (РС 3213) нержавеющий - сталь 12X18Н10Т
Цельносварной под приварку шаровой кран РосСервис
Ру16; 25; 40 кг/см.
Ду15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300 мм.
Конструкция: корпус цельносварной неразборный, не ремонтнопригодный.
Модификации:
производства "РосСервис" КШ.П редуцированный.
производства "РосСервис", КШ.П.П. полнопроходной.
Модификации крана по материалам исполнения: стальной из стали 20, хладостойкий ст.09Г2С, нержавеющий - сталь 12X18Н10Т.
Трёхходовой под приварку шаровой кран РосСервис, Ду15 - Ду150,
Ру16; 25; 40; 63; 100; 160.
Конструкция: двухсоставной разборный, ремонтнопригодный.
Модификации по материалам исполнения:
11с03пп (РС 3311) стальной из стали 20.
11лс03пп (РС 3312) хладостойкий из стали 09Г2С.
11нж03пп (РС 3313) нержавеющий сталь 12X18Н10Т.
Поставка: отгрузка ежедневная в любой регион России. Подробнее о доставке запорной арматуры.
Вид кранов: стальные шаровые двух и трёхходовые с патрубками под приварку
КШП РС класс герметичности "А" по ГОСТ P 54808-2011
КШ.П. производства "РосСервис", ТУ 3742-006-14911892-2013. класс герметичности "А" по ГОСТ 9544-2015
Климатические исполнения: У1, ХЛ.
Рабочая среда: вода, пар, газ, нефте - газовые смеси.
Температура потока рабочей среды:
в исполнении У, от -40°С до +200°С.
в исполнении ХЛ, от -60°С до +200°С.
Под заказ поставим краны приварные из кислотоустойчивой стали 10Х17Н13М2Т(ЗТ).
Монтаж сварным методом на эксплуатационные линии трубопроводов может производиться в любом положении.
Документация: сертификат и паспорт изделия.
Эксплуатационные расчётные сроки службы приварных кранов РосСервис составляет 25 лет или наработка 7000 циклов. Гарантия на краны под приварку РС: 18 месяцев со дня эксплуатации или 8000 циклов наработки крана.
Чертеж приварного крана РС, таблица размеры и вес. |
|||||||||||
Чертёж РС 3212 Ду100 | |||||||||||
Ру (Pn) | Ду (Dn) | D | L | Вес (кг) | |||||||
16 | 15 | 15 | 130 | 2,4 | |||||||
20 | 20 | 150 | 2,6 | ||||||||
25 | 25 | 160 | 3,8 | ||||||||
32 | 32 | 180 | 4,6 | ||||||||
40 | 40 | 200 | 5,1 | ||||||||
50 | 50 | 230 | 5,5 | ||||||||
65 | 65 | 200/290 | 10,4 | ||||||||
80 | 80 | 210/310 | 12,2 | ||||||||
100 | 100 | 230/350 | 18,2 | ||||||||
150 | 150 | 350/480 | 36 |
Стандартнопроходные шаровые краны под приварку производства "РосСервис", размеры, вес.
Разрез и габариты крана приварного шарового стального | Зависимость (давление/температура ) для сёдел | ||||||||||
DN | PN |
КОД
|
d | d* | s | D | H | h | I | L | Вес, кг |
15 | 40 | КШ.П.015.40-01 | 15 | 30 | 6,5 | 42 | 60 | 23 | 210 | 200 | 0,9 |
20 | 40 | КШ.П.020.40-01 | 15 | 30 | 5 | 42 | 60 | 23 | 210 | 200 | 0,9 |
25 | 40 | КШ.П.025.40-01 | 25 | 32 | 3 | 48 | 65 | 27 | 210 | 230 | 1,1 |
32 | 40 | КШ.П.032.40-01 | 25 | 38 | 3,5 | 57 | 75 | 32 | 210 | 230 | 1,2 |
40 | 40 | КШ.П.040.40-01 | 32 | 48 | 3,5 | 76 | 95 | 44 | 230 | 250 | 2,0 |
50 | 40 | КШ.П.050.40-01 | 40 | 57 | 3,5 | 76 | 100 | 43 | 230 | 270 | 2,2 |
65 | 40 | КШ.П.065.40-01 | 50 | 76 | 3,5 | 89 | 110 | 44 | 230 | 280 | 2,6 |
80 | 25 | КШ.П.080.25-01 | 65 | 89 | 3,5 | 108 | 135 | 67 | 330 | 280 | 4,8 |
100 | 25 | КШ.П.100.25-01 | 75 | 108 | 4 | 133 | 145 | 67 | 330 | 300 | 6,3 |
125 | 25 | КШ.П.125.25-01 | 100 | 133 | 5 | 180 | 190 | 94 | 525 | 330 | 14,5 |
150 | 25 | КШ.П.150.25-01 | 125 | 159 | 6 | 219 | 210 | 98 | 525 | 360 | 21,7 |
200 | 25 | КШ.П.200.25-01 | 150 | 219 | 6 | 273 | 225 | 84 | 660 | 430 | 34,5 |
250 | 25 | КШ.П.250.25-01 | 180 | 273 | 6 | 325 | 250 | 82 | 660 | 510 | 62,7 |
300 | 25 | КШ.П.300.25-01 | 250 | 325 | 6 | 426 | 106 | 730 | 84,0 |
Таблица номенклатуры полнопроходных приварных шаровых кранов производства "РосСервис", ТУ 3742-006-14911892-2013.
DN | PN |
КОД
|
d | d* | s | D | H | h | I | L | Вес, кг |
40 | 40 | КШ.П.П.040.40-01 | 40 | 57 | 3,5 | 76 | 100 | 44 | 230 | 270 | 2,2 |
50 | 40 | КШ.П.П.050.40-01 | 50 | 76 | 3,5 | 89 | 110 | 44 | 230 | 280 | 2,6 |
65 | 40 | КШ.П.П.065.40-01 | 65 | 89 | 3,5 | 114 | 135 | 67 | 330 | 280 | 4,8 |
80 | 40 | КШ.П.П.080.40-01 | 75 | 89 | 4 | 106 | 145 | 67 | 330 | 300 | 5,3 |
100 | 40 | КШ.П.П.100.40-01 | 100 | 108 | 5 | 133 | 190 | 94 | 525 | 300 | 14,9 |
125 | 40 | КШ.П.П.125.40-01 | 125 | 133 | 5 | 159 | 210 | 96 | 525 | 360 | 21,2 |
150 | 40 | КШ.П.П.150.40-01 | 150 | 159 | 6 | 219 | 225 | 84 | 625 | 390 | 31,4 |
Кроме приварных кранов возможна поставка под заказ модификации - комбинированные шаровые краны - приварка / муфта, приварка / фланец.
Наименование детали | |
Условный проход ДУ | |
Условное давление РУ | |
Класс герметичности |
Под приварку условный проход (мм) | Под приварку вес не более (кг) |
---|
