Электропривод однооборотный


Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорно-регулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях и под навесом на открытом воздухе.

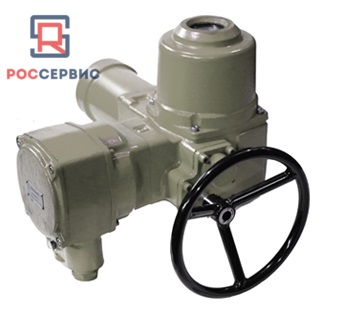

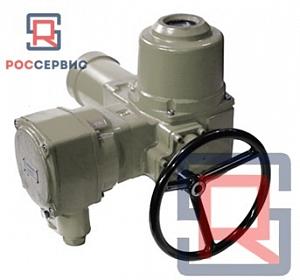

Электроприводы однооборотные ГЗ – ОФ

Силовой редуктор расположен в компактном водонепроницаемом корпусе, прочность которого рассчитана на развиваемые электроприводом усилия.

Электроприводы серии ГЗ-ОФ выпускаются также во взрывозащищенном исполнении по стандарту 1EXdllBT4.

Корпусы электроприводов серии ГЗ-ОФ (в том числе и взрывозащищенных) выпускаются со степенью защиты IP65 и способны обеспечить полную защиту от пыли и влаги. В случае необходимости есть возможность исполнения электроприводов ГЗ-ОФ со степенью защиты IP67, IP68.

Переход из ручного режима в режим работы от электродвигателя осуществляется полностью автоматически и рычаг переключения режима не предусмотрен.
Электроприводы типа ГЗ-ОФ относятся к классу ремонтируемых изделий.
Установочное положение электроприводов – любое (кроме положения клеммной колодкой вниз).
Электроприводы рассчитаны для работы в повторно-кратковременном режиме по S2 по ГОСТ 183-74 с продолжительностью включения 15 мин.
Питание осуществляется от трехфазной сети переменного тока, напряжением 380В и частотой 50Гц.
Электроприводы позволяют осуществлять:

  • открытие и закрытие затвора арматуры с дистанционного пульта управления;
  • ручное управление затвором арматуры с помощью маховика ручного дублера при отсутствии электропитания;
  • переход электропривода из положения ручного управления на управление от электродвигателя без переключения;
  • автоматическое отключение электродвигателя при достижении предварительно установленной величины крутящего момента, а также в случае аварийного заклинивании штока затвора арматуры, двухсторонней муфтой ограничения крутящего момента в процессе хода на открытие или закрытие;
  • сигнализацию на диспетчерском пульте управления конечных положений затвора арматуры и при срабатывании муфты ограничения крутящего момента;
  • автоматическое отключение электродвигателя конечными микровыключателями электропривода при достижении затвором арматуры установленного угла поворота;
  • установка и настройка угла поворота выходного вала электропривода в пределах до 90° ± 5° *;
  • указание крайних и промежуточных положений затвора арматуры на диске местного индикатора положения затвора арматуры;
  • простую настройку ограничителя хода выходного вала при монтаже электропривода;
  • защиту электродвигателя от перегрева при перегрузках (t крит.- 120°С);
  • включение в состав системы АСУТП, используя промежуточные микровыключатели электропривода;

Для обеспечения дистанционного управления электроприводами типа ГЗ-ОФ, а также для получения полной информации о состоянии (положении) затвора арматуры, заводом-изготовителем рекомендуется применять блок управления БУЭП соответствующей модификации.
* Под заказ – до 300°
Присоединение электропривода к арматуре – фланцевое, по ISO 5211.

Защита электропривода:
  • Автоматическое выключение питания электропривода в случае заклинивания арматуры.
  • Встроенное термореле автоматически выключает питание электропривода в случае перегрева обмоток электродвигателя свыше 120 градусов Цельсия.

В корпусе электропривода установлен электронагреватель для защиты от конденсата.

Конструкция однооборотных электроприводов ГЗ-ОФ

Электроприводы серии ГЗ-ОФ могут приводиться в действие либо электродвигателем, либо с помощью ручного маховика.
В электроприводе ГЗ-ОФ используется асинхронный высокомоментный электродвигатель с низкоинерционным ротором, предназначенным для включения с 15 минутной цикличностью (режим S2 по ГОСТ 183-74).

Технические характеристики однооборотного электропривода ГЗ-ОФ

Условное
обоз-начение

Крутящий
момент
Время работы
Двигатель (380 В AC/3ф/50Гц)
Передаточное число на ручном маховике
(в отношении к 1 обороту выходного вал

Вес
Мощность
Номинальный ток
Пусковой ток
Н-м
Секунд/90°
W
А
А
Кг
ГЗ-ОФ
100
30
15
7.5
30
30
60
0.35
0.35
0.5
1.1
1.1
2
88
36

200
30
15
30
60
0.35
0.7
1.1
2
320
30
15
60
90
0.7
0.9
2
2. 1
630
15
7.5
180
370
1.3
2.5
5
11
74
57


1200
15
7.5
180
370
1.7
2.5
5
11
1600
30
15
180
370
1.7
2.5
5
11
2500
30
15
550
750
2.4
2.7
12
16
67
100
107
5000
30
15
750
1500
3.0
5.4
16
32
100
107
10000*
75
1100
4.3
21
194
231
12000*
232
