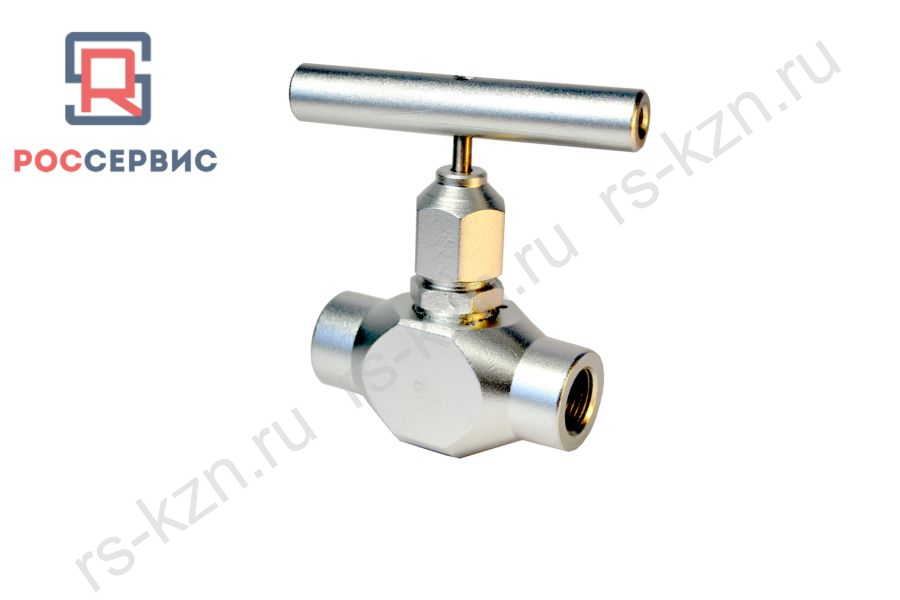

Клапан муфтовый, фланцевый - клапаны, вентили запорные собственного производства ТУ 3742-001-14911892-2010. Данный клапан (вентиль) относится к типу запорная арматура высокого давления для жидких и газообразных сред. Применяется на нефтепромысловом оборудовании, в энергетической промышленности, в качестве запорного устройства на трубопроводы диаметров Ду (DN) не более 25мм. В зависимости от области эксплуатации климатических условий и разнородных рабочих сред возможно изготовление и применение на трубопроводах нержавеющих и хладостойких аналогов этого вида вентиля.
На конструктивной базе вентиля (клапана) 15с68нж изготавливаются 15лс68нж и 15нж68нж с эксплуатационными характеристиками для более "жёстких" климатических условий и проводимых, рабочих сред. Отличительные особенности в материалах изготовления элементов механизма затвора и корпусных деталей.
Клапан запорный в наличии и под заказ.
Цена 15с68нж - уточняйте у менеджеров компании.
Гарантия: срок эксплуатации (гарантийная наработка) 18 месяцев со дня ввода в эксплуатацию (не более 800 циклов в пределах 12000 часов)
Материалы сталь 20 - возможность эксплуатации в окружающей среде (ос) с температурой от - 40°С и температурой проводимой среды до +425°С. Особо можно выделить клапан на высокое давление сред 15с68нж Ру160 его характеристики позволяют устанавливать на линии высокого давления с запасом на разовые скачки давления сред в 50 кгс/см от номинального.
Наименование |
Клапан 15с68нж запорный вентиль трубопроводный |
Условный проход Ду (Dn) |
15мм.; 20мм; 25мм. |
Условное давление Ру (Pn) |
16, 25, 40, 63, 100, 160 кгс/см2. |
Класс герметичности |
А по ГОСТ 9544-2015 |
Рабочая среда (РС) |
Вода, пар, жидкие нефтепродукты, природный газ, нефтегазовые смеси. |
Климатическое исполнение |
У1 |
Привод |
ручной (маховик) |
Присоединение |
муфта, фланцы, под приварку, фланцевое с ответными фланцами |
Монтажное положение |
Любое |
Запорные вентили выпускаются с различными видами присоединения к трубопроводу Ду 15, 20, 25мм: муфта-муфта и фланцевое с ответными фланцами и фланцами под приварку и размерами по ГОСТ 12815-80.
Основные виды запорных клапанов 15с68нж | ||
|
|
|
фланцевый |
|
муфтовый |
Чертежи вентиля по присоединению |
||
Компания оформляет комплексные заказы на вентиль фланцевый + КОФ |
Чертежи 15с68нж (лс,нж) по размерам присоединений |
||||||||||||||
Таблица строительных размеров и веса по соотношению к условному проходу и давления для вентиля 15с68нж из стали 20. Обозначения размеров в (мм) указаны по чертежам выше. |
||||||||||||||
DN |
Наименование присоединения |
PN | D | D0 | D1 | D2 | D3 | D4 | b | L | H |
Чертёж рисунок |
Вес (кг) | |
15 | Муфтовое | 16 | 100 | - | - | - | RC1/2 | - | - | 90 | 122 | Рис.4 | 1,8 | |
Под приварку | 16 | 100 | - | 12 | - | 19 | - | - | 90 | 122 | Рис.1 | 1,8 | ||
Фланцевое исп. №7 | 16 | 160 | 105 | 18 | 75 | - | 39 | 18 | 130 | 122 | Рис.3 | 4,6 | ||
Фланцевое исп. №7 с ответными фланцами | 16 | 160 | - | 12 | 75 | 19 | - | 18 | 238 | 122 | Рис.2 | 8,0 | ||
20 | Муфтовое | 16 | 100 | - | - | - | RC3/4 | - | - | 110 | 124 | Рис.4 | 2,6 | |
Под приварку | 16 | 100 | - | 18 | - | 26 | - | - | 124 | Рис.1 | ||||
Фланцевое исп. №7 | 16 | 160 | 125 | 18 | 90 | - | 50 | 20 | 154 | 124 | Рис.3 | 7,5 | ||
Фланцевое исп. №7 с ответными фланцами | 16 | 160 | - | 12 | 90 | 26 | - | - | 280 | 124 | Рис.2 | 14,3 | ||
25 | Муфтовое | 16 | 100 | - | - | - | RC1 | - | - | 130 | 128 | Рис.4 | 2,6 | |
Под приварку | 16 | 100 | - | 25 | - | 33 | - | - | 128 | Рис.1 | ||||
Фланцевое исп. №7 | 16 | 160 | 135 | 25 | 100 | - | 57 | 22 | 178 | 128 | Рис.3 | 7,5 | ||
Фланцевое исп. №7 с ответными фланцами | 16 | 160 | - | 25 | 100 | 33 | - | - | 304 | 128 | Рис.2 | 14,3 |
Наименование детали | |
Условный проход ДУ | |
Условное давление РУ | |
Класс герметичности |
15с68нж клапан (вентиль) запорный стальной условный проход (мм) | 15с68нж клапан (вентиль) запорный стальной вес не более (кг) |
---|
