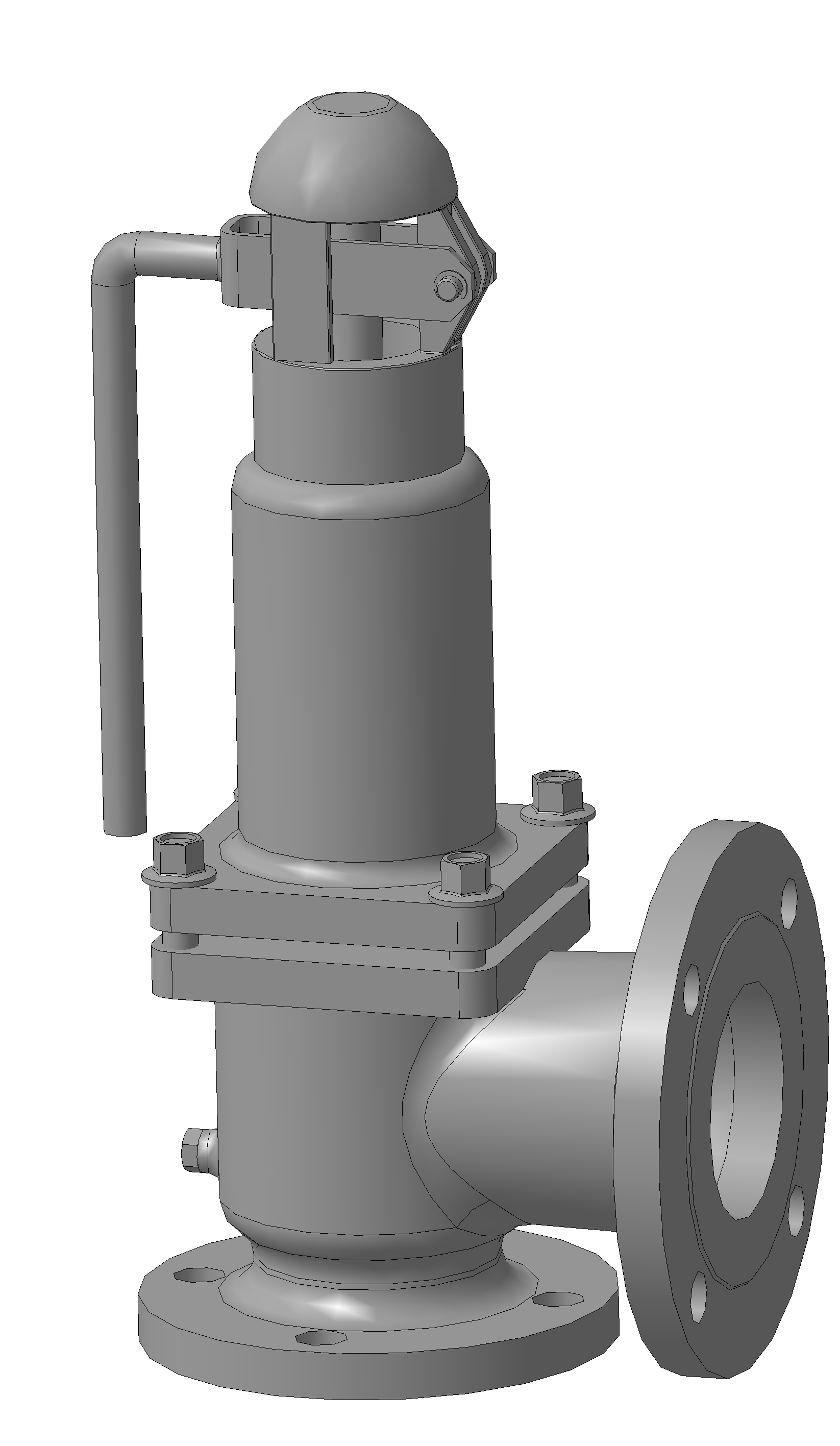

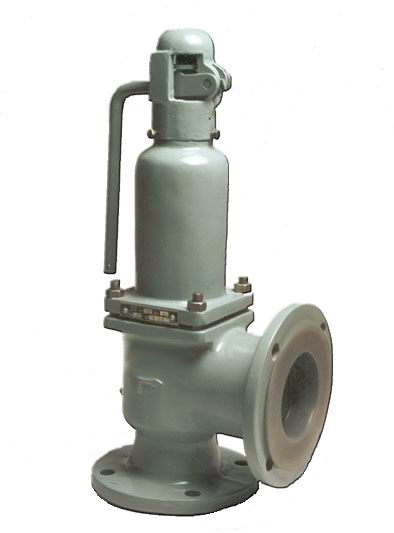

17с28нж клапан предохранительный

Представляем Вашему вниманию клапан предохранительный марки 17с28нж.
Клапан 17с28нж предохранительный, настраиваемый, относится к функциональному типу: защитная арматура и предназначен для защиты оборудования от недопустимого давления рабочей среды путём автоматического сброса избытка рабочих сред: - вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
Устанавливается на трубопроводы промышленых отраслей, технологические линии трубопроводов различного назначения.
Монтаж 17с28нж фланцевым присоединением, колпаком вверх.

Поставка со склада в г. Казань в любой регион России. Подробнее

Клапан обратный 17с28нж в наличии и под заказ.

Заказать, купить 17c28нж Ру16

Цена 17с28нж - уточняйте у менеджеров компании.

Характеристики 17с28нж Ру16

Наименование детали	17с28нж клапан предохранительный
DN на входе (мм)	50	80
DN на входе PN (МПа)	1,6
DN на выходе (мм)	80	100
Диапазон давлений настройки пружины Рн, МПа (кгс/см2), и условное обозначение диапазона	0,6
Давление начала открытия Рпо, МПа	491	1256
Давление полного открытия Рпо, МПа	0,05-0,15 (0,5-1,5) - диапазон 0 0,15-0,35 (1,5-3,5) - диапазон 1 0,35-0,70 (3,5-7,0) - диапазон 2 0,70-1,00 (7-10) - диапазон 3 1,00-1,60 (10-16) - диапазон 4
Давление закрытия Рпо, МПа	1,05 Рн
Давление полного открытия Рпо, МПа	Для газообразных сред: Рн +0,05 для Рн<0,3 МПа 1,15 Рн для Рн>0,3 МПа Для жидких сред: Рн +0,05 для Рн<0,2 МПа 1,25 Рн для Рн>0,2 МПа
Давление закрытия Рпо, МПа	>0,8
температура рабочей среды	от –40°С до +425°С
температура окружающей среды	от -40°С до +40°С
Присоединительные размеры и размеры уплотнительных поверхностей фланцев ГОСТ 12815	входного – исп. 1 ряд 2 на условное давление PN 1,6 МПа, выходного – исп. 1 ряд 2 на условное давление PN 0,6МПа

Материалы основных деталей клапана 17с28нж

Корпус, крышка, колпак - сталь 25Л ГОСТ 977
Диск, седло, шток - сталь 20Х13 ГОСТ 5632
Уплотнение в затворе 17с28нж - "металл по металлу"
Пружина - сталь 50ХФА ГОСТ 14959
