19ч21р, 19ч24р Затвор (клапан) обратный поворотный

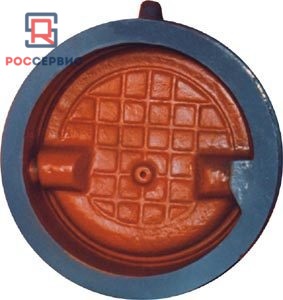

Затвор (клапан) обратный поворотный 19ч21р

Таблица фигура: 19ч21р

Номер чертежа: РС-4М08

Материал Корпуса: чугун

Присоединение: фланцевое по ГОСТ 12815-80

Рабочая Среда: вода, пар, нефть, маслянистые жидкости

Тип Давления: N

Ру max: 10

T max: 225

Тип: Клапаны обратные поворотные



Таблица фигура Номер чертежа Усл. обозн. Присоединение Привод Ду L L1 H H1 Масса
19ч24р РС-4М08   фланцевое по ГОСТ 12815-80   400 170       128,3
19ч24р РС-4М08   фланцевое по ГОСТ 12815-80   500 200       183
19ч24р РС-4М08   фланцевое по ГОСТ 12815-80   600 240       237



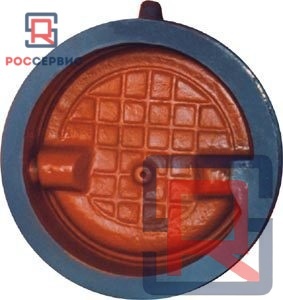

Затвор обратный поворотный 19ч21р

Таблица фигура: 19ч21р

Номер чертежа: РС-4М08

Материал Корпуса: чугун

Присоединение: ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80)

Рабочая Среда: вода

Тип Давления: N

Ру max: 16

T max: 50

Тип: Клапаны обратные поворотные



Таблица фигура Номер чертежа Усл. обозн. Присоединение Привод Ду L L1 H H1 Масса
19ч21р РС-4М08   ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80)   100 90       7,4
19ч21р ЛРС-4М08   ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80)   150 100       11,6
19ч21р РС-4М08   ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80)   200 140       25
19ч21р РС-4М08   ответные фланцы плоские приварные по ГОСТ 12820-80, стягиваемые шпильками (размеры фланцев по ГОСТ 12815-80)   250 150       33,7

Наименование детали 19ч21р, 19ч24р
Условный проход DN(Ду), мм 400 / 500 / 600
Условное давление PN(Ру),
кгс/см2
16
Класс герметичности ГОСТ 9544-2015
19ч21р, 19ч24р Затвор (клапан) обратный поворотный условный проход (мм) 19ч21р, 19ч24р Затвор (клапан) обратный поворотный вес не более (кг)
