19ч21бр Затвор (клапан) обратный поворотный

19ч21бр Затвор (клапан) обратный поворотный

Описание Характеристики

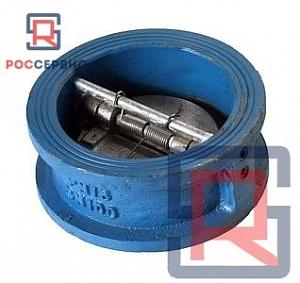

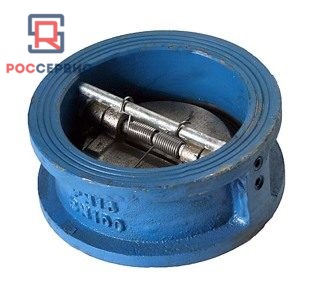

Затвор (клапан) обратный  чугунный поворотный однодисковый

Таблица фигура: 19ч21бр

Номер чертежа: РС-4М08

Материал Корпуса: серый чугун

Присоединение: бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))

Рабочая Среда: вода, пар

Давление Ру max: 16

T max: 225

Тип:  клапан обратный чугунный, клапаны обратные поворотные





Таблица фигура Номер чертежа Усл. обозн. Присоединение Привод Ду L L1 H H1 Масса
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   50 60 106     2,4
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   80 70 142     4,9
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   100 80 160     6
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   150 100 212     11,6
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   50 60 106     2,4
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   80 70 142     4,9
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   100 80 160     6
19ч21бр РС-4М08   бесфланцевая стяжка между фланцами трубопровода (присоединительные размеры магистральных фланцев по ГОСТ 12815-80 (исп.1, ряд 2))   150 100 212     11,6
Наименование детали 19ч21бр
Условный проход DN(Ду), мм 50 / 65 / 80 / 100 / 125 / 150
Условное давление PN(Ру),
кгс/см2 		16
Класс герметичности ГОСТ 9544-2015
19ч21бр Затвор (клапан) обратный поворотный условный проход (мм) 19ч21бр Затвор (клапан) обратный поворотный вес не более (кг)
