Регулятор давления пара после себя Ду 100-150 с сильфонным приводом

Монтаж регулятора

Регуляторы устанавливаются на горизонтальных участках трубопровода, рабочее положение регуляторов – приводом вниз.
Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~ 10Ду до регулятора и ~ 5Ду после регулятора.

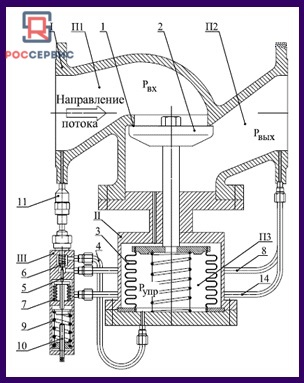

Конструкция

I -исполнительный клапан;
II - привод исполнительного клапана;
III - управляющий клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - сильфон привода;
4, 8, 12 - импульсные трубки;
5 - золотник;
6 - седло золотника;
7 - измерительный сильфон;
9 - пружина;
10 - винт;
11 - фильтр

Регулятор состоит из исполнительного клапана I, сильфонного привода II и управляющего клапана III. Направление потока среды через регулятор показано стрелкой. Регулирование выходного давления Pвых в полости П2 после регулятора происходит за счет изменения площади цилиндрической щели между седлом 1 в корпусе и подвижной клапанной тарелью 2, связанной с сильфоном 3 привода II. Часть потока рабочей среды со входа регулятора по импульсной трубке 4 поступает в управляющую полость П3. Давление управления Pупр в этой полости определяется балансом расходов рабочей среды – расходом, поступающим по трубке 4, с одной стороны и расходом из полости П3 в полость П2 через щель между золотником 5 и его седлом 6 по трубке 8, с другой. Золотник 5 перемещается вместе с измерительным сильфоном 7, который нагружен с одной стороны выходным давлением Pвых, поступающим по трубке 14, а с другой – настроечной пружиной 9. Вращением винта 10 устанавливается требуемое значение давления Pвых. Отклонение Pвых от настроенного давления, например, в сторону увеличения, приводит к смещению подвижного донышка сильфона 7 и золотника 5 в сторону уменьшения цилиндрической щели между седлом клапана 1 и клапанной тарелью 2. При этом расход из полости П3 в полость П2 уменьшается, давление Pупр увеличивается и сильфонный привод прикрывает клапанную тарель 2. В результате расход среды через исполнительный клапан I уменьшается, а рост давления Pвых будет компенсирован. При падении давления Pвых расход из полости П3 в полость П2 возрастет, давление Pупр уменьшится, клапанная тарель 2 приоткроется, а давление Pвых восстановится. Таким образом осуществляется автоматическое поддержание требуемого значения давления Pвых после регулятора.

Технические характеристики реглятора давления на пар “после себя” (АРТ-85) Ду 100-150 с сильфонным приводом

Ду, мм	100	150
Диапазон настройки перепада давления, МПа (кгс/см2)	01...1,2 (1...12)
Коэффициент условной пропускной способности, Кvу, м3/ч	125	280
Температура рабочей среды, С	Не более 250
Зона пропорциональности, % от верхнего предела диапазона настройки	Не более 2,5
Зона нечувствительности, % от верхнего предела диапазона настройки	Не более 4
Постоянная времени, с	Не более 16
Минимальный перепад давления на клапанной тарели, МПа* (кгс/см2)	Не менее 0,28 (2,8)	Не менее 0,15 (1,5)

* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

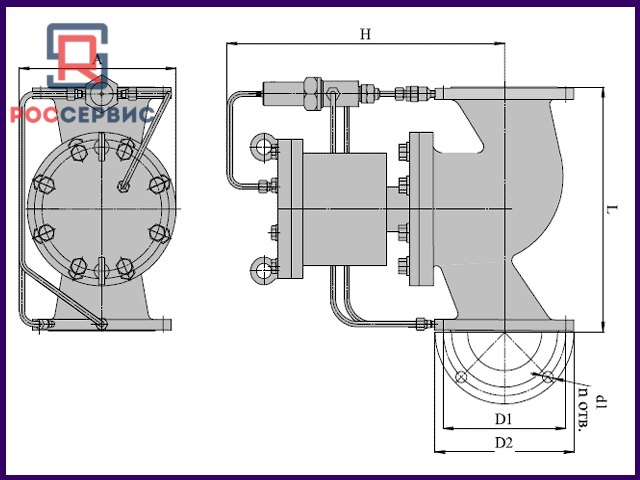

Габариты и технические размеры

Ду	L	ЧАС	A	D 1	D 2	д 1	N	масса, кг
	мм
100	350	500	310	190	230	23	8	45
150	480	560		250	300	27	8	100
