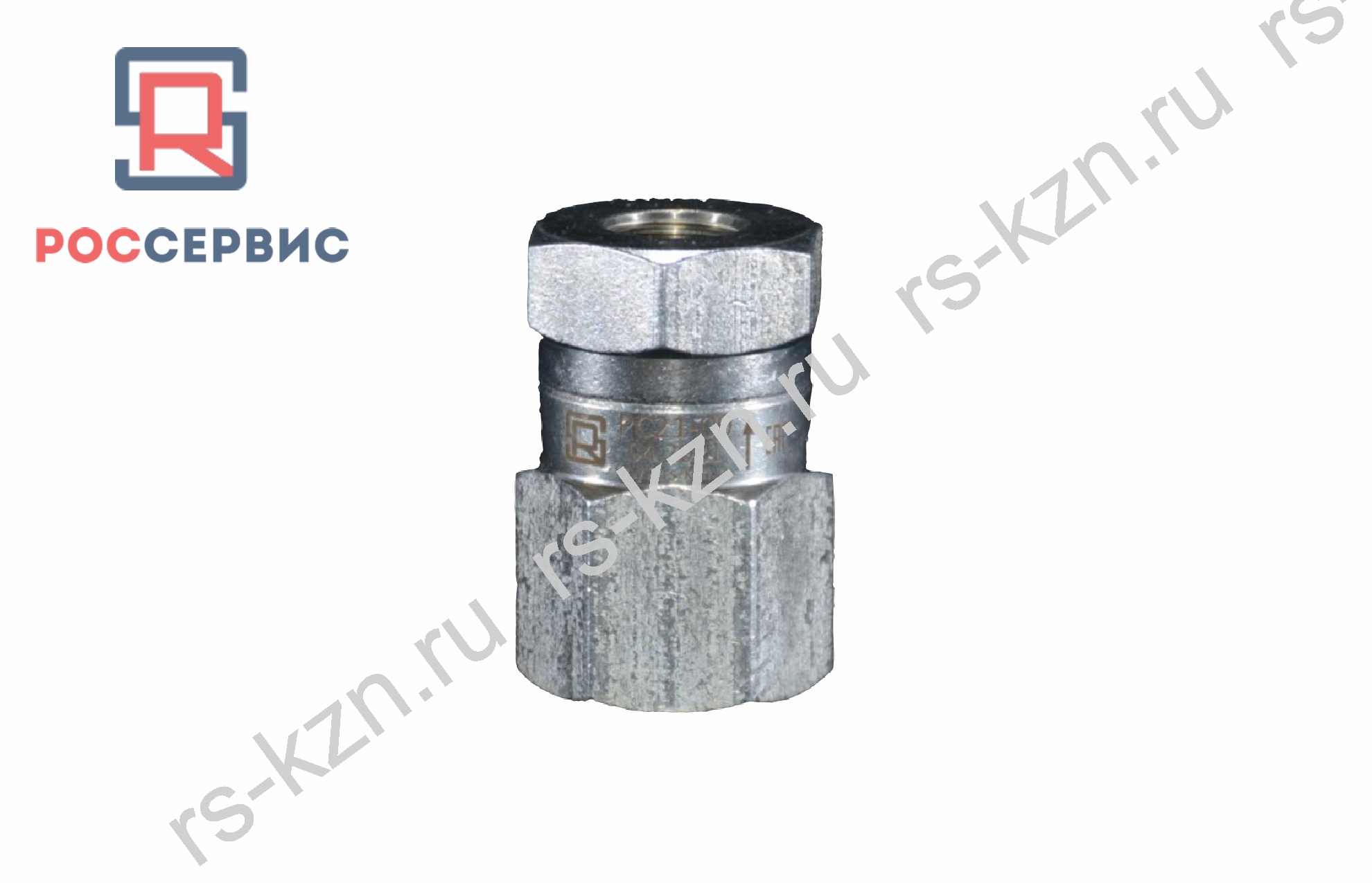

Разделитель сред РС-21.00

Разделитель сред РС-21.00 предохраняет внутренние детали манометра от повреждений и не влияет на точность измерений. С разделителем манометры можно монтировать на технические трубопроводы, по которым циркулируют химически агрессивные жидкости либо жидкостные среды с высоким содержанием примесей.

Назначение

Предназначен для защиты внутренних деталей манометра от агрессивного воздействия измеряемой жидкости или газообразной смеси. Установка на манометр разделителя РС-21.00 позволяет монтировать измерительный прибор на трубопроводы, по которым перекачиваются агрессивные химические вещества или жидкости с большим содержанием механических примесей. Устройство может применяться в особых условиях и в зонах с повышенными требованиями к пожаро- и взрывобезопасности.

Конструкция и принцип действия

Разделитель сред РС-21.00 передаёт измеряемое давление от трубопровода, к манометру (либо датчику давления) заполненному нейтральной жидкостью посредством разделительной мембраны из эластомерного материала, отделяющей агрессивные, загрязненные и быстро застывающие среды, от попадания в контрольно-измерительные приборы (КИП). Разделитель сред РС-21.00 также будет незаменим в случае необходимости предохранения манометра от размораживания во время эксплуатации в условиях отрицательных температур окружающей среды (в этом случае он заполняется незамерзающей жидкостью).

Измеряемая жидкость или газообразная смесь прогибает разделительную мембрану пропорционально величие давления. Прогнутая мембрана вдавливает нейтральную манометрическую жидкость, которая в свою очередь воздействует на чувствительный элемент манометра. В разделителе сред РС-21.00 узел «корпус разделителя – мембрана» устойчив гидроударам измеряемой жидкости или газообразным средам, к кратковременным перегрузкам по давлению и обладает большой механической прочностью.

Технические характеристики

Разделители сред РС-21.00 производится по ТУ 4218-004-14911892-2013. Согласно этим техническим условиям для изготовления корпусных деталей применяются две марки стали:

• Ст.09Г2С – низколегированная конструкционная сталь. Применяется для изготовления разделителя в хладостойком исполнении;
• Ст.12Х18Н10Т – конструкционная криогенная сталь. Применяется для изготовления деталей работающих в условиях слабоагрессивных сред – разбавленных кислот, едких щелочей, солей. Сталь 12Х18Н10Т используется для изготовления разделителя в нержавеющем исполнении.

Разделитель сред РС-21 устанавливается на манометры, а также датчики давления, работающие в системах «газ – жидкость» и «жидкость – жидкость». После установки изделие обеспечивает полную герметичность по классу А.

На входе (от импульсной линии) и выходе (к манометру) муфтового разделителя сред РС-21 устанавливаются следующие сочетания резьб: G ½, Rc ½, К ½, М20х1,5.

Устройство может дополнительно комплектоваться игольчатыми запорными клапанами 15с (лс,нж) 54бк, 15с (лс,нж) 67бк, 15с (лс,нж) 68нж, вентилями ВПЭМ 5х350 и фитингами присоединения к импульсной линии или к трубопроводной системе. Игольчатые запорные клапаны регулируют поступление к мембране измеряемой жидкости или газообразной смеси с помощью вращения ручки «против часовой стрелки» для открытия, и по часовой стрелки» для закрытия клапана. Преимущества игольчатого запорного клапана – простота и надежность конструкции, длительный срок службы и высокая герметичность перекрытия канала.

Измеряемые среды – газовые смеси и жидкости, находящие в температурном диапазоне от -50 до +150 градусов Цельсия. Разделитель сред РС-21 устанавливается в манометры, которые измеряют давления у воды и сухого пара, спирта, кислот, щелочей, нефтепродуктов, минеральных масел, аммиачных и соляных смесей, находящихся под давлением вплоть до 40 МПа.

Материал мембраны – Евросил М40-М80.

При хладостойком исполнении на разделитель сред РС-21.00 устанавливается следующая запорная арматура:

• 15лс54бк1, игольчатый цапковый клапан из хладостойкой стали DN15, PN 16, 25 или 40 МПа;
• 15лс67бк1, игольчатый цапковый клапан из хладостойкой стали DN15, PN16, 25 или 40 МПа;
• ВПЭМ 5х350, вентиль, применяемый для нефтепроводов с высоким содержанием парафинов DN15, PN35 МПа;
• 11лс01пш, кран шаровой штуцерный КШШ для трубопроводных систем, по которым транспортируются химически неагрессивные жидкие среды и водяной пар DN15, PN<16 МПа;

При коррозиестойком исполнении на разделитель сред РС-21.00 устанавливается следующая запорная арматура:

• 15нж54бк1, игольчатый цапковый клапан из нержавеющей стали DN15, PN 16, 25 или 40 МПа;
• 15нж67бк1, игольчатый цапковый клапан из хладостойкой стали DN15, PN16, 25 или 40 МПа;
• 11нж01пш, кран шаровой штуцерный КШШ для трубопроводных систем, по которым транспортируются химически неагрессивные жидкие среды и водяной пар DN15,

Выгоды приобретения в нашей компании

«РосСервис» – ведущий производитель запорной и измерительной трубопроводной арматуры – предлагает купить разделитель сред РС-21 по одному из лучших сочетаний цены и качества на российском рынке.

Приобретенный у нас разделитель сред РС-21 мы оперативно доставим в любой регион России. При необходимости мы окажем квалифицированную консультацию по установке изделия на трубопровод.
