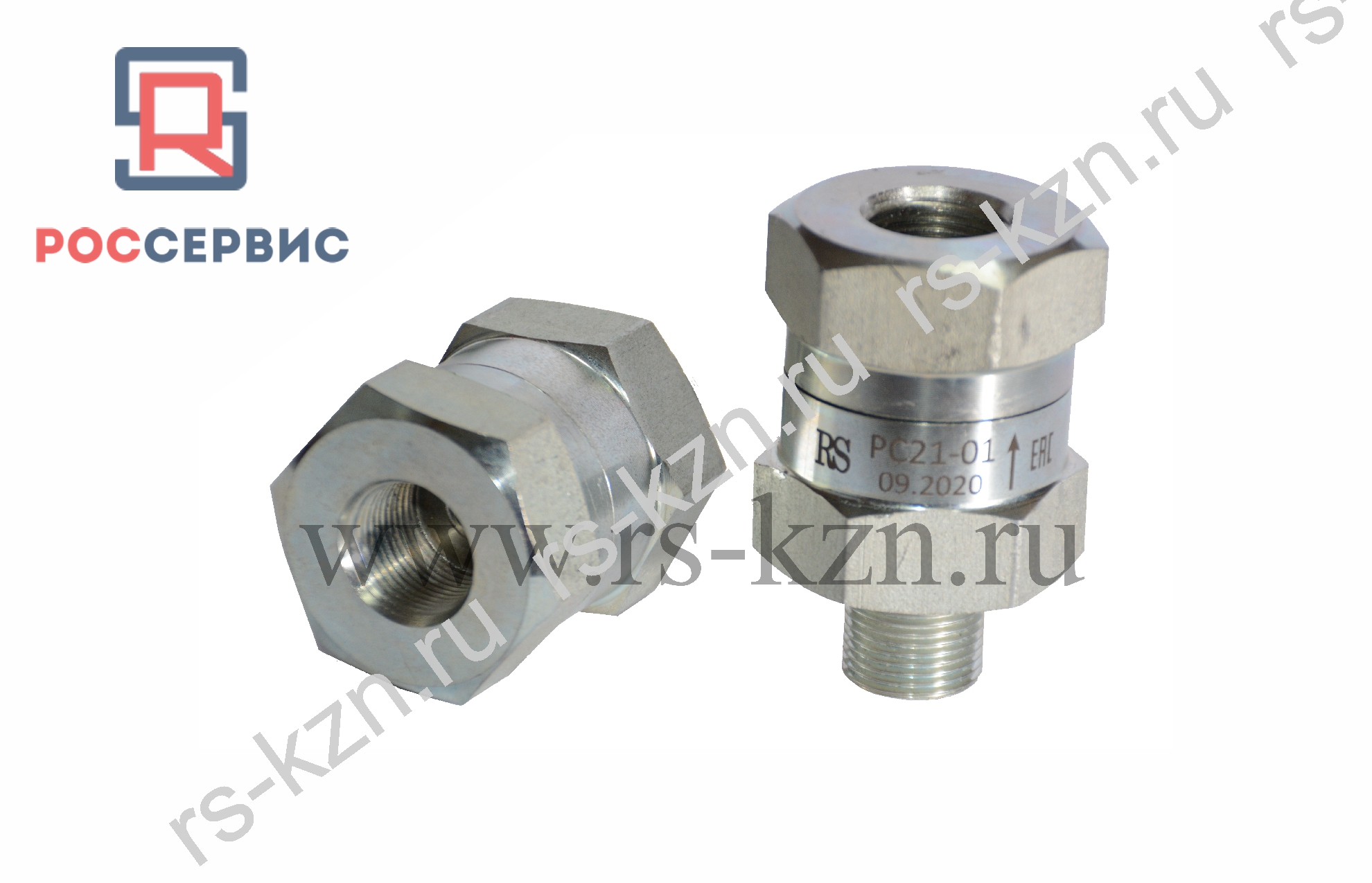

Разделитель сред РС-21.01

Применяется для защиты манометров и датчиков давления от воздействия агрессивных жидкостей или газообразных смесей. Разделитель сред РС-21.01 эффективно, надежно и длительно работает в трубопроводах высокого давления и в импульсных системах. В первых давление неизменно либо изменяется в небольшом диапазоне. В импульсных системах давление изменяется в большом диапазоне и за очень короткое время.

Принцип работы

Штуцерный разделитель сред РС-21.01 представляет собой полый стальной корпус, разделенный посередине мембранным блоком. Одним концом разделительное устройство прикручивается к манометру или контрольному датчику. Вторым – к трубопроводной системе.

Внутренняя полость с одного конца заполняется нейтральной жидкостью, а с другой жидкостью или газообразной смесью, что транспортируется по трубопроводу. Разделитель сред РС-21.01 одинаково эффективен в системах «жидкость – газ» и «жидкость – жидкость». Границу между средами разделяет мембранный блок, который представляет разделительную мембрану из эластомерного материала, отделяющую агрессивные, загрязненные и быстро застывающие среды, от попадания в контрольно-измерительные приборы (КИП).

При включении разделителя сред РС-21.01 в трубопроводную систему транспортируемая жидкость или газообразная среда воздействуют на мембранную перегородку разделительного устройства. Мембрана прогибается пропорционально воздействующему на нее давлению и уплотняет манометрическую жидкость, а та, в свою очередь, воздействует на измерительный датчик манометра.

Технические характеристики

Разделители сред РС-21.01 изготавливается по ТУ 4218-004-14911892-2013. Согласно этим техническим условиям разделительное устройство изготавливается из двух марок стали:

  • Ст.09Г2С – хладостойкое исполнение. Устанавливается на трубопроводные системы, по которым транспортируются жидкостные и газовые среды, охлажденные до -50 градусов;
  • Ст.12Х18Н10Т – коррозиестойкое исполнение. Устанавливается на трубопроводные системы, по которым транспортируются слабоагрессивные среды.

При хладостойком исполнении на разделитель сред РС-21.01 устанавливается следующая запорная арматура:

  • 15лс54бк1, игольчатый муфтовый клапан из хладостойкой стали DN15, PN16, 25 или 40 МПа;
  • 15лс54бкМ, игольчатый клапан из хладостойкой стали со стяжной муфтой DN15, 16, 25 или 40 МПа;
  • 15лс67бк1, игольчатый муфтовый клапан из хладостойкой стали DN15, PN 16, 25 или 40 МПа;
  • 15лс67бкМ, игольчатый клапан из хладостойкой стали со стяжной муфтой DN15, PN 16, 25 или 40 МПа;
  • ВПЭМ 5х350, вентиль, применяемый для нефтепроводов с высоким содержанием парафинов DN15, PN 35 МПа;
  • 11лс01пм, кран шаровой муфтовый КШМ для трубопроводных систем, по которым транспортируются химически неагрессивные жидкие среды и водяной пар DN15, PN 16 МПа;

При коррозиестойком исполнении на разделитель сред РС-21.01 устанавливается следующая запорная арматура:

  • 15нж54бк1, игольчатый муфтовый клапан из нержавеющей стали DN15, PN 16, 25 или 40 МПа;
  • 15нж54бкМ, игольчатый клапан из нержавеющей стали со стяжной муфтой DN15, PN 16, 25 или 40 МПа;
  • 15нж67бк1, игольчатый муфтовый клапан из хладостойкой стали DN15, PN 16, 25 или 40 МПа;
  • 15нж67бкМ, игольчатый клапан из нержавеющей стали со стяжной муфтой DN15, PN16, 25 или 40 МПа;
  • 11нж01пм, кран шаровой муфтовый КШМ для трубопроводных систем, по которым транспортируются химически неагрессивные жидкие среды и водяной пар DN15, PN< 16 МПа;

Преимущества покупки в "РосСервис"

«РосСервис» является ведущим российским производителем трубопроводной запорной, измерительной и защитной арматуры. Для своей продукции мы разрабатываем собственные технические условия, полностью отвечающие российским стандартам и мировым требованиям к качественной и долговечной запорной арматуре.

Наше производство гарантирует качество изготовления продукции, длительность её применения и надежность защиты устройств от воздействия химически агрессивных сред и от механических повреждений.

У нас вы можете купить разделитель сред по одним из лучших цен в России. Ваши покупки мы оперативно доставим в любой российский регион.

Наименование детали
Условный проход DN(Ду), мм 15
Условное давление PN(Ру),
кгс/см2
16 / 25 / 40
Класс герметичности
Разделитель сред РС-21.01 условный проход (мм) Разделитель сред РС-21.01 вес не более (кг)
