Регуляторы температуры Ду 40-150

Регуляторы температуры (АРТ- 88) Ду 40-150 предназначены для поддержания заданной температуры в нагревательных и охладительных системах индустриальных, коммунальных и бытовых установок.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования. Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».
Узнать цены на регуляторы температуры вы можете в каталоге нашего сайта. Продукция имеет сертификаты и паспорта и поставляются нашей компанией в короткие сроки в любой регион России.

Монтаж регулятора

Регуляторы устанавливаются на горизонтальных участках трубопровода, управляющим клапаном вверх. Допускается установка регулятора на вертикальных участках трубопровода. Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~ 10Ду до регулятора и ~ 5Ду после регулятора.

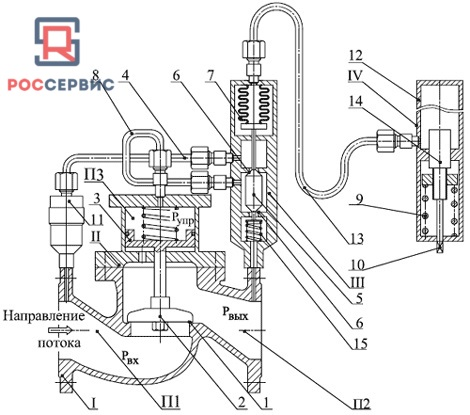

Конструкция регулятора температуры (АРТ- 88) Ду 40-150



I - исполнительный клапан;
II – поршневой привод исполнительного клапана;
III – управляющий клапан;
IV– термостат;
1 - седло клапана;
2 - клапанная тарель;
3 - поршень привода;
4, 8 – импульсные трубки;
5 – плунжер;
6 – седло;
7 – сильфон;
9, 15 – пружины;
10 – винт;
11 – фильтр;
12 – температурный зонд;
13 – капилляр;
14 – стержень.

Регулятор температуры состоит из исполнительного клапана I с поршневым приводом II, управляющего клапана III и регулируемого термостата IV. Принцип работы регулятора основан на температурном расширении жидкости. Температурный зонд 12, соединительный капилляр 13 и сильфон привода 7 термостата IV заполнены жидкостью. Изменение объёма этой жидкости в зависимости от температуры на зонде определяет положение сильфона 7 и, соответственно, золотника 5 управляющего клапана III. В свою очередь, от положения золотника 5 между сёдлами 6 управляющего клапана III зависит уровень давления Рупр в полости П3 привода II исполнительного клапана, а, следовательно, и положение клапанной тарели 2 относительно седла 1 исполнительного клапана I. Например, при повышении температуры зонда 12 термостата IV объём и давление жидкости в термостате IV растёт и сильфон 7 перемещает золотник 5 в сторону нижнего седла 6 управляющего клапана III. Это приводит к росту давления Рупр в полости П3, связанной с межседельной полостью управляющего клапана III, за счёт увеличения притока рабочей среды со входа регулятора по трубке 4 и уменьшения расхода через нижнее седло 6 в выходную полость П2 исполнительного клапана. При этом поршневой привод перемещает клапанную тарель исполнительного клапана I на закрытие. При понижении температуры зонда 12 термостата пружина 15 перемещает золотник 5 в сторону верхнего седла 6, что приводит к понижению давления Рупр в полости П3. Поршневой привод перемещает клапанную тарель 2 исполнительного клапана I на открытие. Настройка термостата IV на требуемую температуру производится изменением внутреннего объёма зонда 12 путём изменения положения стержня 14 с помощью винта 10. Пружина 9 служит предохранительным устройством от перегрева жидкости в термостате. При чрезмерном увеличении давления в жидкости усилие от действия этого давления на площадь поперечного сечения стержня 14 преодолевает усилие пружины 9, стержень выдвигается и компенсирует увеличение объёма жидкости при перегреве. Приведённый выше принцип работы относится к регуляторам температуры для нагревательных систем. Отличие исполнения регулятора для охладительных систем состоит в том, что управляющий клапан III устанавливается на входе регулятора и при повышении температуры зонда 12 термостата IV исполнительный клапан I открывается. Следует иметь ввиду, что для нормальной работы регулятора необходимо определённое превышение входного давление Рвх над выходным давлением Рвых (минимально-необходимый перепад), которое служит источником энергии для открытия исполнительного клапана.

 Технические характеристики регулятора температуры (АРТ- 88) Ду 40-150

Условный диаметр Ду, мм 40-150
Рабочая среда (по исполнительному клапану):
- для нагревательных систем
- для охладительных систем

- горячая вода
- гликоль, холодная вода
Условное давление рабочей среды Ру, МПа 1,6
Регулируемая среда (по термостату) Не агрессивная к материалу температурного зонда (12Х18Н10Т)

Ду, мм

40 50 65 80 100 125 150
Пределы настройки термостата по температуре, оС минус 10…+90
Допустимая температура регулируемой среды на термостате, не более на 100 оС выше настроенного значения
Коэффициент условной пропускной способности, Кvу, м3/ч 20 32 50 80 125 190 280
Допустимая температура рабочей среды на исполнительном клапане, оС минус 30...+150
Допустимое давление (наружное) на колбе температурного зонда, МПа (кгс/см2) 2.5(25)
Длина соединительного капилляра, м 3
Минимальный перепад давления на клапанной тарели * , МПа (кгс/см2) 0,08(0,8) 0,06(0,6) 0,05(0,5) 0,03(0,3)
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

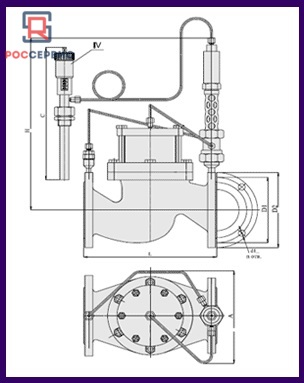

Габариты и технические размеры регулятора температуры (АРТ- 88) Ду 40-150

Ду

L ЧАС С A D1 D2 d1 N масса, кг
мм
40 200 380 360 205 110 145 18 4 16
50 230 395 205 125 160 18 4 17,5
65 290 390 210 145 180 18 4 31
80 310 400 220 460 195 18 4 35
100 350 405 240 180 215 18 8 45,5
125 400 420 265 210 245 18 8 65
150 480 500 340 240 280 22 8 100

Исполнение и размеры


Наименование детали
Условный проход DN(Ду), мм 40 / 50 / 65 / 80 / 100 / 125 / 150
Условное давление PN(Ру),
кгс/см2
16
Класс герметичности
Регуляторы температуры Ду 40-150 условный проход (мм) Регуляторы температуры Ду 40-150 вес не более (кг)
