Краны комбинированыые шаровые (КШК) - запрорная трубная арматура со специальным назначением - универсальное присоединение к трубопроводу приварка - фланец. С одной стороны кран крепиться к трубопроводу сварным методом с другой стороны кран присоединяется фланцевым соединением.
Краны шаровые комбинированные номенклатурное обозначение - КШК, в наличии проходные диаметры DN (Ду15 до Ду250), условного давления PN от 16МПа до 40МПа, Ру250 - Ру400, класса герметичности "А" по ГОСТ 9544-2015.
Исполнение кранов - стальной и нержавеющий кран производства РосСервис.
|
|
|

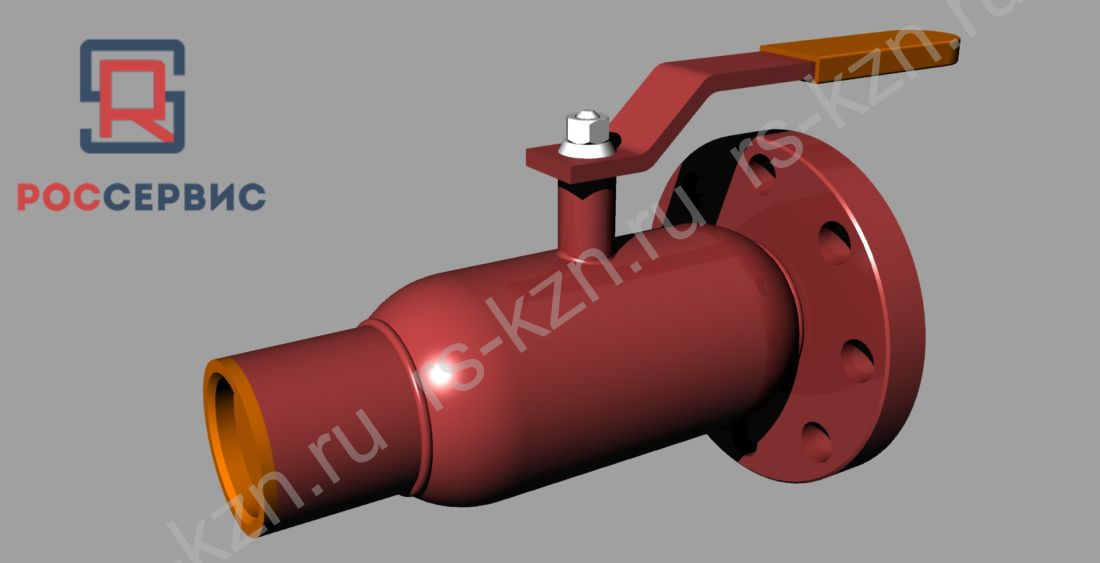

фото комбинированого крана | Рис.1 Чертёж КШ.К. крана шарового комбинированного | Рис. 3. Зависимость (давление/температура ) для сёдел из фторопласта - 4 |
С одного места сделать заказ крана КШК Ду15 - Д250 по цене производителя от нашей комапании "РосСервис", при этом сразу оформить доставку в Ваш регион.
Поставка кранов РосСервис производится по цене завода изготовителя схеме транспортный терминал - терминал в любой регион России. Подробнее о доставке запорной арматуры.
Материалы исполнения сталь Ст.20 и Ст.09Г2С, коррозийностойкий нержавеющий КШК кран изготавливается из стали Ст.12Х18Н10Т. Монтаж на эксплуатационные линии размеров может производиться в любом положении.
Обшие характеристики, описание и конструкцию кранов, материалы исполнения, а также таблицу обозначения маркировки, Вы можете посмотреть на странице: "Краны шаровые РосСервис общая информация"
КШК маркировка, размеры.
Таблица присоединений под приварку комбинированных кранов.
DN | PN |
КОД
|
d | d* | s | D | H | h | I |
15 | 40 | КШК.015.40-01 | 15 | 30 | 6,5 | 42 | 60 | 23 | 210 |
20 | 40 | КШК.020.40-01 | 15 | 30 | 5 | 42 | 60 | 23 | 210 |
25 | 40 | КШК.025.40-01 | 25 | 32 | 3 | 48 | 65 | 27 | 210 |
32 | 40 | КШК.032.40-01 | 25 | 38 | 3,5 | 57 | 75 | 32 | 210 |
40 | 40 | КШК.040.40-01 | 32 | 48 | 3,5 | 76 | 95 | 44 | 230 |
50 | 40 | КШК.050.40-01 | 40 | 57 | 3,5 | 76 | 100 | 43 | 230 |
65 | 40 | КШК.065.40-01 | 50 | 76 | 3,5 | 89 | 110 | 44 | 230 |
80 | 25 | КШК.080.25-01 | 65 | 89 | 3,5 | 108 | 135 | 67 | 330 |
100 | 25 | КШК.100.25-01 | 75 | 108 | 4 | 133 | 145 | 67 | 330 |
125 | 25 | КШК.125.25-01 | 100 | 133 | 5 | 180 | 190 | 94 | 525 |
150 | 25 | КШК.150.25-01 | 125 | 159 | 6 | 219 | 210 | 98 | 525 |
200 | 25 | КШК.200.25-01 | 150 | 219 | 6 | 273 | 225 | 84 | 650 |
250 | 25 | КШК.250.25-01 | 180 | 273 | 6 | 325 | 250 | 82 | 650 |
Таблица фланцевых присоединений комбинированных кранов.
DN | PN |
КОД
|
d | D | D1 | D2 | n | h | I |
15 | 40 | КШК.015.40-01 | 15 | 95 | 65 | 14 | 4 | 23 | 210 |
20 | 40 | КШК.020.40-01 | 15 | 105 | 75 | 14 | 4 | 23 | 210 |
25 | 40 | КШК.025.40-01 | 25 | 115 | 85 | 14 | 4 | 27 | 210 |
32 | 40 | КШК.032.40-01 | 25 | 135 | 100 | 18 | 4 | 32 | 210 |
40 | 40 | КШК.040.40-01 | 32 | 145 | 110 | 18 | 4 | 44 | 230 |
50 | 40 | КШК.050.40-01 | 40 | 160 | 125 | 18 | 4 | 43 | 230 |
65 | 16 | КШК.065.16-01 | 50 | 180 | 145 | 18 | 4 | 44 | 230 |
65 | 25 | КШК.065.25-01 | 50 | 180 | 145 | 18 | 8 | 44 | 230 |
80 | 16 | КШК.080.16-01 | 65 | 195 | 160 | 18 | 8 | 67 | 330 |
80 | 25 | КШК.080.25-01 | 65 | 195 | 160 | 18 | 8 | 67 | 330 |
100 | 16 | КШК.100.16-01 | 75 | 215 | 180 | 18 | 8 | 67 | 330 |
100 | 25 | КШК.100.25-01 | 75 | 230 | 190 | 22 | 8 | 67 | 330 |
125 | 16 | КШК.125.16-01 | 100 | 243 | 210 | 18 | 8 | 94 | 525 |
125 | 25 | КШК.125.25-01 | 100 | 270 | 220 | 26 | 8 | 94 | 525 |
150 | 16 | КШК.150.16-01 | 125 | 280 | 240 | 22 | 8 | 98 | 525 |
150 | 25 | КШК.150.25-01 | 125 | 300 | 250 | 26 | 8 | 98 | 525 |
200 | 16 | КШК.200.16-01 | 150 | 335 | 295 | 22 | 12 | 84 | 650 |
200 | 25 | КШК.200.25-01 | 150 | 360 | 310 | 26 | 12 | 84 | 650 |
250 | 16 | КШК.250.16-01 | 180 | 405 | 335 | 26 | 12 | 82 | 650 |
250 | 25 | КШК.250.25-01 | 180 | 425 | 370 | 26 | 12 | 82 | 650 |
Наименование детали | |
Условный проход ДУ | |
Условное давление РУ | |
Класс герметичности |
Комбинированные условный проход (мм) | Комбинированные вес не более (кг) |
---|
