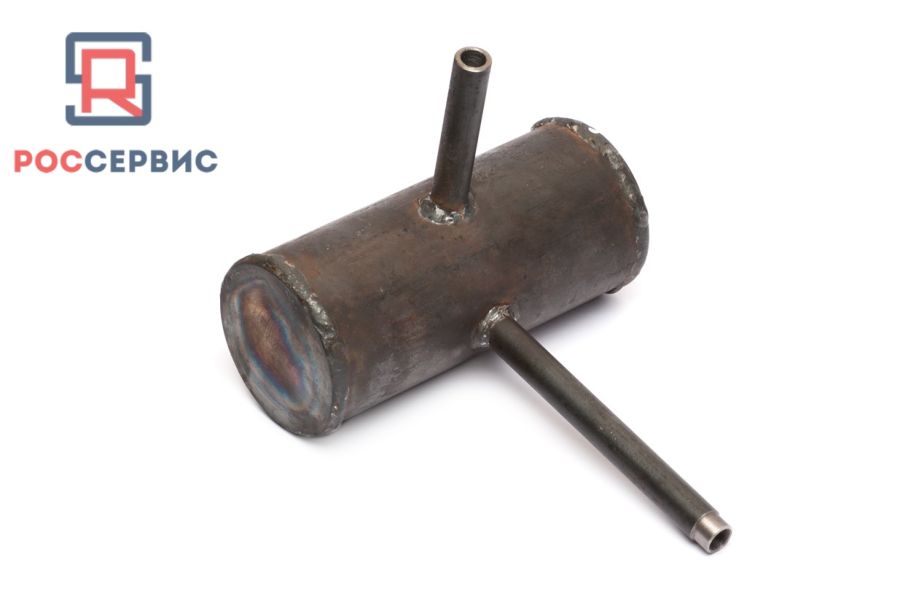

Сосуды конденсационные СК 4; СК 10; СК 25; СК 40

Сосуд конденсационный СК относится к одному из типов уравнительных сосудов для измерительной трубопроводной арматуры. Данное устройство - СК конденсационный сосуд - резервуар без внутренних разделительных перегородок, предназначен для подключения к трубопроводам технологических линий производства для поддержания постоянного уровня конденсата (жидкости) с целью исключения получения искажённых измеряемых данных при измерении, например - расхода водяного пара.
Изготовим конденсационные сосуды для трубопроводных линий с рабочим давлением 4; 10; 25; 40 Мпа.
Расшифровка обозначений сосудов нашего производства, на примере СК 4-1-А и СК 40-2-Б:
СК - конденсационный сосуд,
4 или 40 - давление рабочей среды (МПа),
1 - исполнение для открытых резервуаров,
2 - исполнение для закрытых резервуаров
А - исполнение из углеродистой стали 20, либо стали 09Г2С,
Б - исполнение из нержавеющей стали 12Х18Н10Т.
Климатическое исполнение и рабочие среды в зависимости от материалов исполнения СК по У1 или УХЛ1.
Изготовление и поставка по ТУ 4218-004-14911892-2013.
 Сосуды конденсационные нашего производства изготовлены в двух исполнениях с боковым присоединением и верхним или нижним присоединением (чертёжи СК ниже), на давление среды  Pn от 4МПа до 40МПа, Ру до 400кгс/см2, температура среды от -60°С до +400°С, в зависимости от материала исполнения.

Чертёж СК боковое присоединение Чертёж СК нижнее присоединение


Таблица размеров и веса по чертежам сосудов конденсационных СК

Тип конденсационного сосуда Размеры (мм) Вес не более (кг).
H L1 L2
СК 4-1-А 200 140 210 3,2
СК 4-1-Б
СК 10-1-А 4,0
СК 10-1-Б
СК 25-2-А;       2,7
СК 25-2-Б
СК 40-2-А;       2,2
СК 40-2-б
