Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций.
Термины и определения
3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

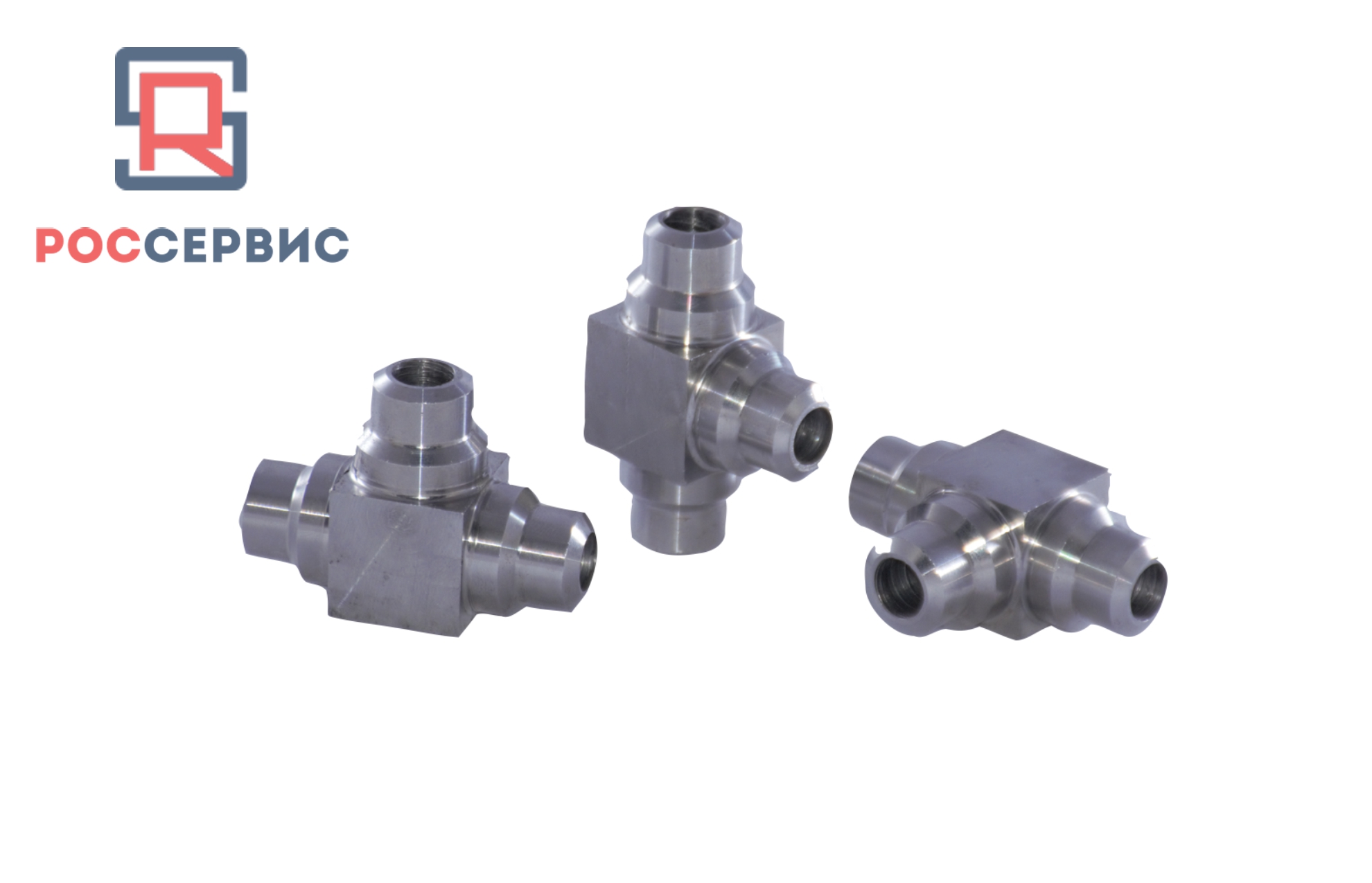

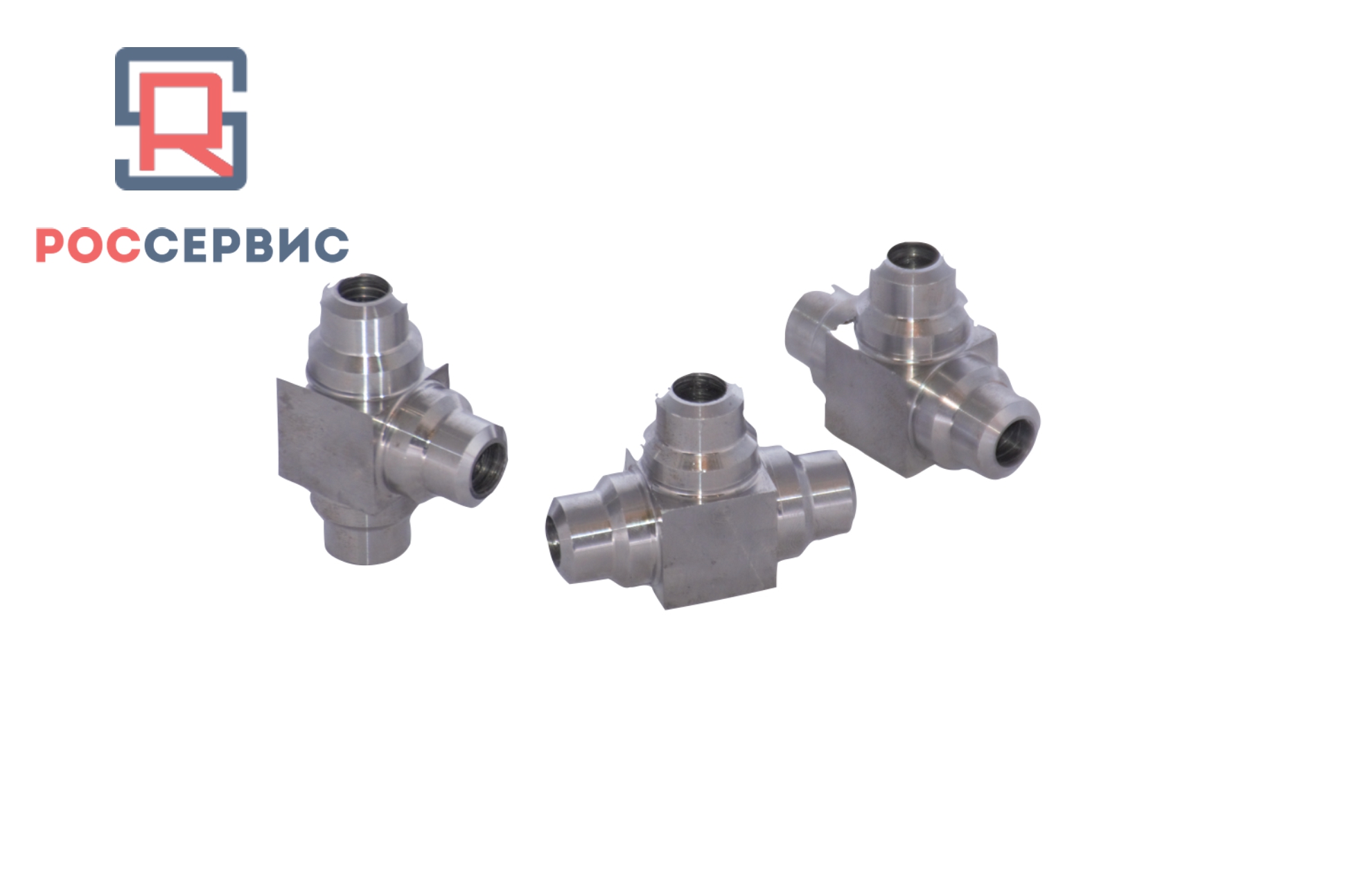

3.1.1 тройник: Деталь или сборочная единица, обеспечивающая слияние или разделение потока рабочей среды.
3.1.2 исполнение: технических требованиях, определяющих их технические характеристики и применяемость.
4 Конструкция и размеры. Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблице 1
Технические требования
5.1 Поковки группы II категории Т - по ОСТ 108.030.113, остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.
5.2 Масса тройников, указанная в таблице 1, - расчетная, приведена для справки.
5.3 Пример условного обозначения равнопроходного исполнения 02 с условным проходом Dy20.
|
Наименование детали
|
|
|
Условный проход DN(Ду), мм
|
|
Условное давление PN(Ру),
кгс/см2
|
|
|
Класс герметичности
|
|
![]()
|
тройники приварные по ОСТ 108.720.05-82, СТО ЦКТИ 720.01-2009 условный проход (мм) |
тройники приварные по ОСТ 108.720.05-82, СТО ЦКТИ 720.01-2009 вес не более (кг) |
