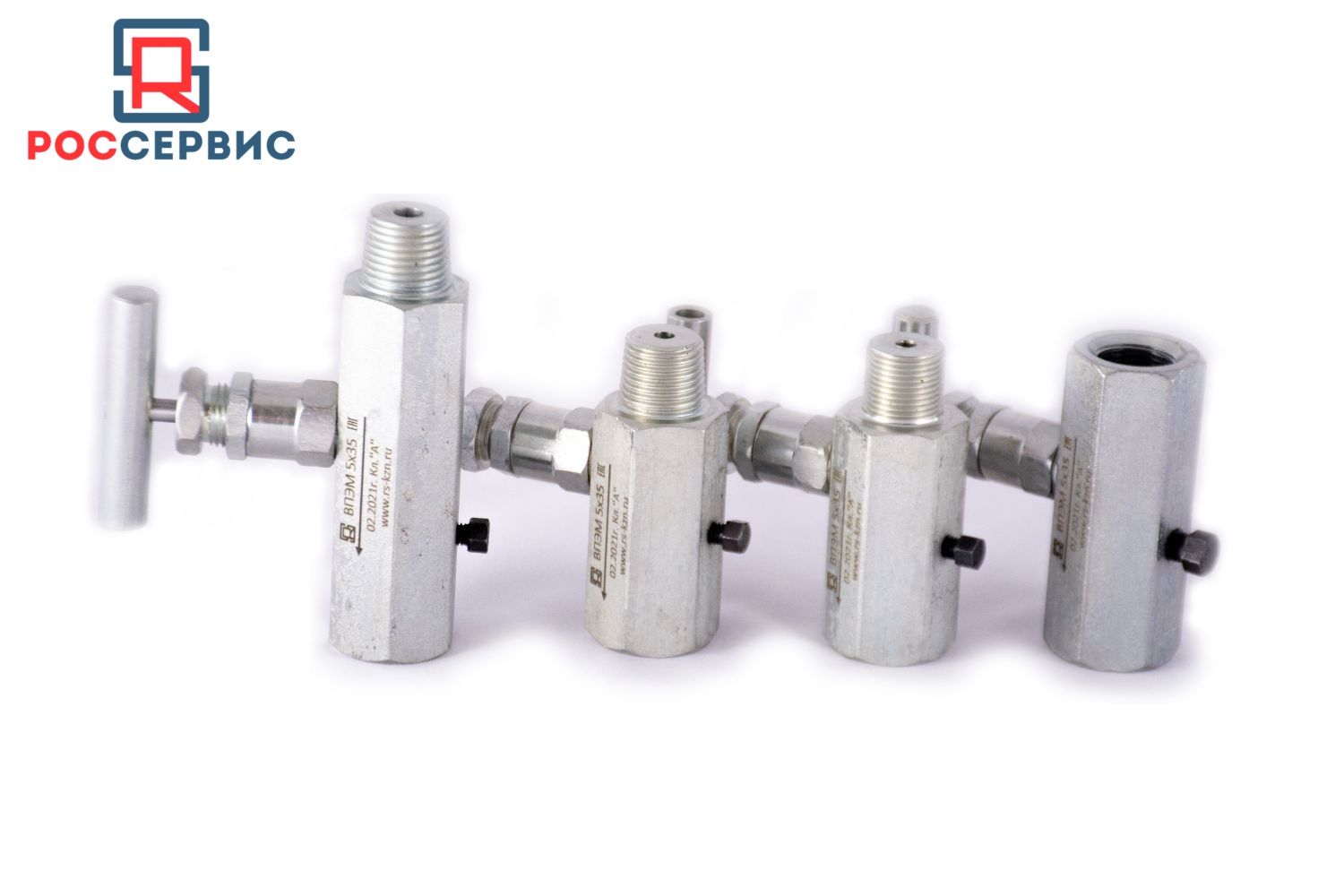

Вентиль ВПЭМ изготавливается по следующим параметрам:
- условный проход DN 5
- условное давление PN 350, 700 кгс/см2.
Рабочая среда — нефтегазовая смесь, вода пресная, газ сырой, газ сухой
Рабочее положение клапана — любое.
Направление подачи рабочей среды — любое, на кране со спускником на спускник или по стрелке на корпусе.
Класс герметичности А по ГОСТ 9544-2015
Изготовление и поставка по ТУ 3742-001-14911892-2010.
Вентиль изготавливается из сталей марок:
- сталь 20 - для окружающей среды с температурой от -40°С до +60°С , проводимой среды - до +120°С (исполнение У1);
-
сталь 09Г2С - для окружающей среды с температурой от -60°С до +60°С, проводимой среды - до +120°С (исполнение ХЛ1);
Тип присоединения: резьбовое, внутренняя или наружная (М20х1,5; G1/2; K1/2; R1/2; 1/2LP).
Вентиль под манометр состоит из следующих основных узлов и деталей: корпуса; узла затвора, обеспечивающего герметичное перекрытие крана, состоящего из седла и штока; узла сальника, обеспечивающего герметичность по отношению к внешней среде, состоящего из фторопластовых и резиновых уплотнительных колец и нажимного кольца; втулки резьбовой; втулка ходовой; контргайки; маховика, который закреплен на штоке гайкой; спускник и уплотнительное кольцо.
Принцип работы:
Работа вентиля осуществляется следующим образом: вращением маховика передается поступательное движение штоку, который, перемещаясь, освобождает или перекрывает проходное отверстие корпуса вентиля. Число оборотов до полного открытия (закрытия) — 6. При откручивании спускника происходит сброс давления из полости со стороны манометра (только в закрытом положении).
Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не не более 24 месяцев со дня отгрузки заводом-изготовителем. Гарантийная наработка — 1000 циклов.
Преимущества вентиля ВПЭМ производства РсСервис:
-
Основным преимуществом является универсальность вентиля проявляющая себя в изготовлении единого запорного узла с использованием разных корпусов отличающихся по типу резьб, что позволяет увеличить объемы производства и спектр выпускаемой продукции;
-
Высокая технологичность изготовления вентиля и усовершенствованная конструкция позволяют выдерживать минимальные сроки изготовления и стоимость продукции.
Конструкция вентилей постоянно совершенствуется, отдельные узлы и элементы могут отличаться от описанных в данном учебном пособии.
