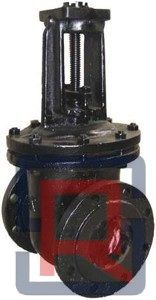

Задвижка чугунная 31ч906бр

Задвижка чугунная 31ч906бр

Описание Характеристики

Задвижка клиновая двухдисковая с выдвижным шпинделем 31ч906бр

Таблица фигура: 31ч906бр

Материал Корпуса: чугун

Присоединение: фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)

Рабочая Среда: вода, пар, загрязненные неабразивными материалами, неагрессивные жидкости

Тип Давления: N

Pmax: 10

Tmax: 225

Изготовление и поставка: ТУ 3700-009-14911892-2015









Таблица фигура Номер чертежа Усл. обозн. Присоединение Привод DN L L1 H H1 Масса
31ч906бр     фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) электропривод ТЭ 099.058-04М1, Б 099.098-12М1 100 230   943   63
31ч906бр     фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) электропривод ТЭ 099.058-04М1, Б 099.098-12М1 150 280   1124   96,7
31ч906бр     фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) электропривод ТЭ 099.058-04М1, Б 099.098-12М1 200 330   1068   180
31ч906бр     фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) электропривод ТЭ 099.058-04М1, Б 099.098-12М1 250 450   1100   240
31ч906бр     фланцевое по ГОСТ 12815-80 (исп.1, ряд 2) электропривод ТЭ 099.058-04М1, Б 099.098-12М1 200 330   1068   180
Наименование детали 31ч906бр
Условный проход DN(Ду), мм 100 / 150 / 200 / 250
Условное давление PN(Ру),
кгс/см2 		10 / 16
Класс герметичности C по ГОСТ 9544–2015
Задвижка чугунная 31ч906бр условный проход (мм) Задвижка чугунная 31ч906бр вес не более (кг)
