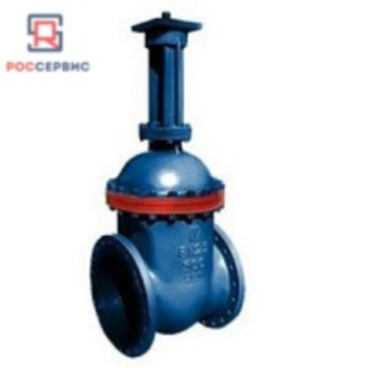

Задвижка 30с964нж под электропривод

Задвижка стальная клиновая с выдвижным шпинделем

.
Таблица фигура: 30с964нж
Номер чертежа: РС-1011
Материал Корпуса: углеродистая сталь
Присоединение: фланцевое по ГОСТ 12815-80
Рабочая Среда: вода, нефтепродукты, газ
РN max: 25
T max: 425 C

Задвижки стальные клиновые 30с964нж.

Таблица фигура Номер чертежа Присоединение Привод Ду L H1 Масса
30с964нж РС-1011 фланцевое по ГОСТ 33259-2015 электропривод 50 180   32
80 210   75
100 230   62
150 403   120;
200 419   368
300/250 500  1045 545;
под приварку 300/250 500 1045  545;
фланцевое по ГОСТ 33259-2015 400 700  1790 800
под приварку 400 700  1790 800
фланцевое по ГОСТ 33259-2015 800 1000 3145  4030
под приварку 1000/800 2400 3650  5016
фланцевое по ГОСТ 33259-2015 1000 1200 3650  5930;

Сопутствующие товары:

Наименование детали 30с964нж
Условный проход DN(Ду), мм 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 / 300 / 350 / 400 / 500 / 600 / 700 / 800 / 900 / 1000
Условное давление PN(Ру),
кгс/см2
25
Класс герметичности А по ГОСТ 954–2015
Задвижка 30с964нж под электропривод условный проход (мм) Задвижка 30с964нж под электропривод вес не более (кг)
