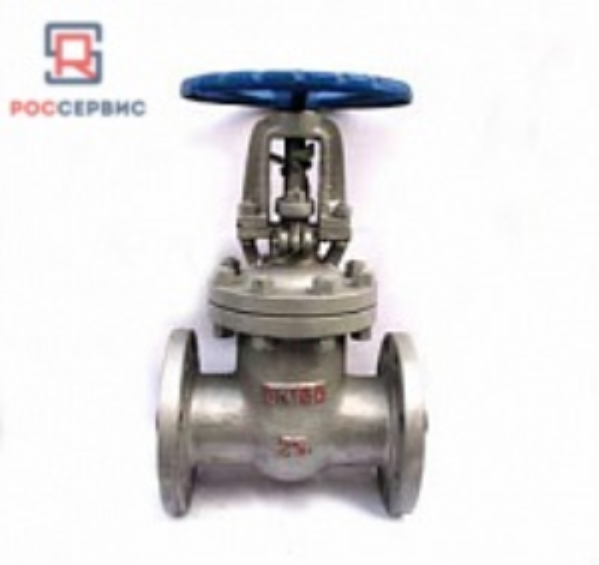

Задвижка 30нж15нж

Задвижка 30нж15нж нержавеющая фланцевая снабжена клиновым запорным механизмом, перевод которого в закрытое положение и обратно осуществляется приведением в действие выдвижного шпинделя, оснащенного ручным приводом.

Устанавливается на трубопроводы промышленных отраслей, и предназначена для перекрытия рабочих сред вода, пар, нефтегазовые смеси неагрессивные к корпусным элементам задвижки. Обозначение (НЖ) - нержавеющая, то есть корпусные детали изготовлены из стали 12Х18Н9ТЛ.

Давление рабочего потока в корпусе - Ру40.
Климатическое исполнение УХЛ1.

Конструкция 30нж15нж аналогична конструкции фланцевой задвижки 30с15нж.




Характеристики 30нж15нж

  • Условный диаметр (DN) Ду: 30нж41нж Ду50-Ду300
  • Класс герметичности: А по ГОСТ 9544–2015
  • Температура окружающей среды: от -60°С до +40°С
  • Температура рабочей среды: от -60°С до +565°С
  • Привод: маховик
  • Присоединение: фланцевое
  • Монтажное положение: любое, при котором маховик не опускается ниже продольной оси

Сопутствующие товары:

Наименование детали 30нж15нж
Условный проход DN(Ду), мм 50 / 65 / 80 / 100 / 125 / 150 / 200 / 250 / 300
Условное давление PN(Ру),
кгс/см2
40
Класс герметичности А по ГОСТ 9544–2015
Задвижка 30нж15нж условный проход (мм) Задвижка 30нж15нж вес не более (кг)
