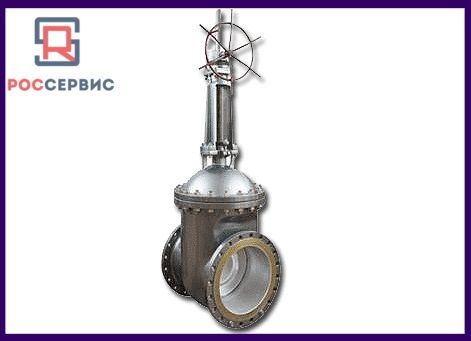

Задвижка 30с541нж

30с541нж Ру16, Ду350 - Ду600 задвижка стальная клиновая под редуктор, предназначена для установки на трубопроводы большого проходного диаметра - свыше 350мм. В отличие от ручного привода - маховика, на эту задвижку устанавливается редуктор, облегчающий управление клиновым затвором.

30с541нж с редуктором устанавливается на технологические линии промышленного назначения, применяется нефтедобывающей отрасли в качестве запирающего устройства для рабочих сред вода, пар, самосмазывающиеся смеси, с температурой не более +425°С. и давлением рабочего потока в корпусе не выше Pn 1,6МПа (Ру 16кгс/см2 ).

Характеристики

  • Pn (Ру) условное давление среды: 1,6МПа
  • Климатическое исполнение: ХЛ1
  • Температура окружающей среды (ОС) от: -40°С до +50°С
  • Температура рабочей среды: вода или пар (РС) до +425°С
  • Корпус выполнен методом литья высокоуглеродистой стали марки 20Л
  • Запорный элемент клин
  • Класс герметичности: А по ГОСТ 9544-2015
  • Управляющий элемент: ручной редуктор
  • Присоединение к трубопроводу: фланцевое, с патрубками под приварку


Задвижки стальные этой марки относятся к запорной трубопроводной арматуре и не могут использоваться, как регулирующая арматура, поскольку это может испортить запорный элемент. Важно, чтобы запорный механизм в процессе эксплуатации был полностью открыт или полностью закрыт.

Цена  Ру16, размеры и вес

Цена указана с НДС, а также может поставляться с комплектом ответных фланцев (КОФ) в соответствии с ГОСТом, цена указана в таблице ниже.

Диаметр Ду (мм) Длина
(мм)
Масса не более (кг) Цена  (руб.) Цена КОФ по
ГОСТ 12820
Цена КОФ по
ГОСТ 12821
400 600 512 по запросу по запросу по запросу
500 700 835 по запросу по запросу по запросу
600 800 1250 по запросу по запросу по запросу

30с541нж в наличии на складе и под заказ, поставляется без редуктора, сертифицирована и имеет паспорт изделия. Подробнее о доставке задвижек в регионы России. Формируем комплексные поставки арматуры: задвижка 30с541нж + фланцы + редуктор "ГЗ".
Альтернативой является 30с941нж под электропривода марки "ГЗ".


Сопутствующие товары:
Наименование детали 30с541нж
Условный проход DN(Ду), мм 350 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1200
Условное давление PN(Ру),
кгс/см2
16
Класс герметичности А по ГОСТ 9544–2015
Задвижка 30с541нж условный проход (мм) Задвижка 30с541нж вес не более (кг)
