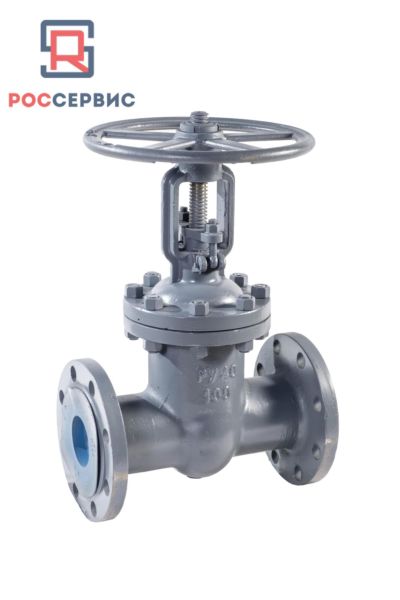

31с18нж кованая стальная снабжена запорным механизмом, перевод которого в закрытое положение и обратно осуществляется приведением в действие ручного привода маховика.
Климатическое исполнение задвижки: У1, ГОСТ 15150-69
Давление рабочего потока в корпусе 31с18нж Ру 63.
Рабочая среда (РС) - вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси
Присоединение к трубопроводу вантузное, фланцевое
по ГОСТ 12815-80
Характеристики и цена 31с18нж Ру63 |
||
|
Цена 31с18нж - уточняйте у менеджеров компании. |
Условный диаметр DN (Ду) мм. |
50, 80, 100, 150, 200мм |
|
Условное давление Pn (Ру). |
63 |
|
|
Корпусные детали (сталь) |
20Л |
|
|
Класс герметичности |
А по ГОСТ 9544–2005. |
|
|
Температура окружающей среды |
от -40°С до +40°С |
|
|
Температура рабочей среды |
до +425°С |
|
|
Климатическое исполнение |
У1 |
|
|
Привод управления ручной |
маховик |
|
|
Присоединение к трубопроводу |
вантузное, фланцевое по ГОСТ 12815-80 |
|
|
Монтажное положение |
любое |
|
Размеры, вес задвижки 31с18нж |
|||
|
Задвижки |
Присоединение |
L -длинна (мм) |
m- Масса (кг) |
|
31с18нж Ду50 |
фланцевое |
50 |
23,2 |
|
31с18нж Ду80 |
фланцевое |
318 |
44 |
|
31с18нж Ду100 |
фланцевое |
353 |
71 |
|
31с18нж Ду100 |
вантузное |
351 |
64 |
|
31с18нж Ду150 |
фланцевое |
441 |
130 |
|
31с18нж Ду150 |
вантузное |
445 |
112 |
|
31с18нж Ду200 |
фланцевое |
530 |
245 |
|
31с18нж Ду200 |
вантузное |
540 |
215 |
