Основным назначением является транспортировка среды к контрольно-измерительным приборам: манометрам, дифманометрам. При наблюдении (мониторинге) состояния давления рабочая среда, проходя через отборное устройство, доводится до оптимальной температуры, с целью снижения влияния измеряемой среды на результат измерения и увеличения срока эксплуатации КИП.
Отборные устройства давления для манометра ЗК14-2-1-01, ЗК14-2-2-01, ЗК14-2-3-01, ЗК14-2-4-01

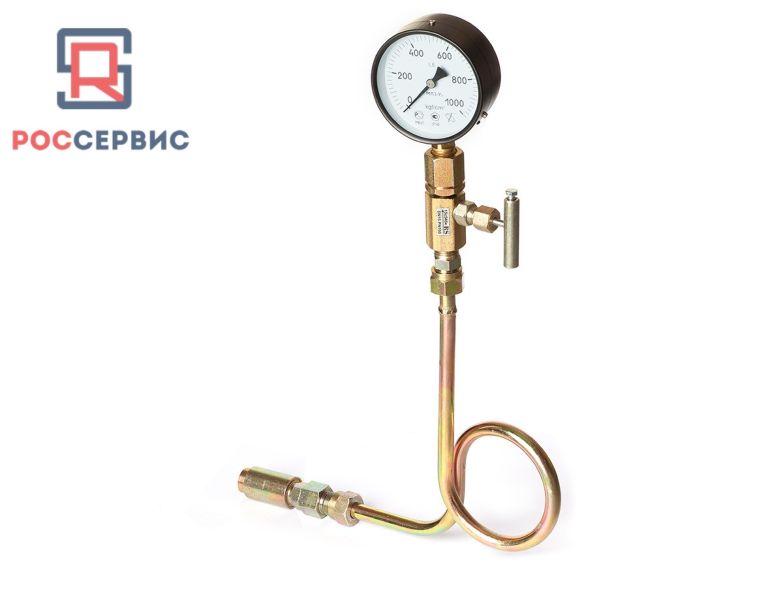

Отборное устройство давления для манометра нашего производства ЗК14-2-4-01, общее техническое обозначение по сборнику чертежей СКЗ14-2-01 - петлевидное угловое устройство на температуру среды выше 70°С, установка на трубопроводе, либо стенке аппарата.
Возможное обозначение - ОУ 16-200-20-МУП–(ВИ15с54бк).
Изготовим отборные устройства давления ОУ 16:
- ОУ 16-200-20-МП–(ВИ15с54бк);
- ОУ 16-200-20-МПУ–(ВИ15с54бк);
- ОУ 16-200-20-МУ–(ВИ15с54бк);
- ОУ 16-200-20-МУП–(ВИ15с54бк).
- ОУ 16-200-09Г2С-МП–(ВИ15лс54бк);
- ОУ 16-200-09Г2С-МПУ–(ВИ15лс54бк);
- ОУ 16-200-09Г2С-МУ–(ВИ15лс54бк);
- ОУ 16-200-09Г2С-МУП–(ВИ15лс54бк),
- ОУ 16-400-12X18Н10Т-МП-(ВИ15нж54бк);
- ОУ 16-400-12X18Н10Т-МПУ-(ВИ15нж54бк);
- ОУ 16-400-12X18Н10Т-МУ-(ВИ15нж54бк);
- ОУ 16-400-12X18Н10Т-МУП-(ВИ15нж54бк).
Расшифровка обозначения ОУ давления с более подробными техническими данными ОУ 16-200-20-МУП–(ВИ15с54бк):
ОУ 16 отборное устройство давления, 16 - давление среды PN до 16 МПа (160кгс/см2),
200 - температура среды от -40°С до +200°С,
20 - детали отборного устройства исполнены из стали 20 (для неагрессивных рабочих сред),
МУП - под установку местного манометра, демпферная трубка нашего производства ОУ8 - угловая петля,
ВИ15с54бк – вентиль игольчатый 15с54бк.
Маркировка ОУ 16-200-20-МУП–(ВИ15с54бк) наиболее удобна для восприятия технической информации по параметрам.
Состав и конструкция
Принято считать, что конструкция начинается от присоединения к трубопроводу и заканчивается манометром. Но фактически манометр не входит в ЗК14. Начало: присоединительная деталь - обычно бобышка приварная установка на технологическую линию. В бобышку с внутренней резьбой устанавливается ОУ. Конечная деталь – переходник, является частью состава конструкции для подключения манометра или другого КИП.
В зависимости от конфигурации и вида трубопровода в конструкции применяются различные виды отборных трубок (демпферных трубок), из этого следуют названия конструкций:
- ЗК14 прямое (применяется прямая отборная трубка ОУ 1)
- ЗК14 угловое (применяется угловая отборная трубка ОУ 4)
- ЗК14 петлевидное (применяется отборная трубка ОУ 6 тип "петля" )
- ЗК14 угловое петлевидное (применяется угловая отборная трубка ОУ 8 тип "петля")
В состав ЗК14 входит множество разнообразных деталей, начиная от деталей присоединения к трубопроводу - например: бобышки, штуцеры, соединения отборного устройства и соединители импульсных линий, и заканчивая запорными клапанами - вентилями под манометр или другой КИП. Всю данную продукцию составляющих конструкции мы можем предоставить, как производители отборных устройств давления, соединений и разветвлений импульсных трубопроводов высокого давления.
В состав устройства ЗК14 входят:
1 - Бобышка прямая приварная БП 01 - деталь конструкции отборного устройства давления, присоединение сварным методом к технологической линии требующей мониторинг давления.
Подробнее на странице - "Бобышки".
2 - Ниппель для труб Н - R1/2 или как его называют трубный ниппель. Назначение - для присоединения отборного устройства ЗК14 к бобышке, либо соединений трубопроводов и присоединения запорных клапанов.
Подробнее на странице - "Ниппели трубные".
3 - Соединение отборного устройства давления и импульсных линий трубопроводов - СН14 с торцевыми упорными кольцами, навертное, с трубной цилиндрической резьбой.
Подробнее на странице - "Соединения с зажимными упорными кольцами".
4 - Трубка отборного устройства давления - отборная трубка ОУ 8 (трубка Перкинса, демпферная трубка) - угловая петлевидная , на давление до Pn 16Мпа, Ру 160кгс/см2.
Подробнее в разделе - "Отборные демпферные трубки".
5 - Трубный переходник М20х1,5 - R1/2 или иначе перереходник для труб на давление до Pn 25МПа, Ру 250кгс/см2.
Применяется в ЗК14 для присоединения клапанов запорных, КИП и соединений технологических импульсных линий.
Подробнее в разделе - "Переходники для труб".
6 - Вентиль 15с54бкМ - игольчатый клапан с накидной стяжной муфтой на отборное устройство ЗК14 для манометра. Управление среды на КИП. Внимание, клапаны игольчатые запорные нашего производства эксплуатируются по принципу: только полностью закрыт - полностью открыт. А также используются в отборных устройствах давления и не могут быть использованы в устройствах разряжения. Подробнее в разделе - "Производство игольчатые клапаны ".
Изготовим:
15с54бк, 15лс54бк, 15нж54бк - муфтовые и комбинированные клапаны игольчатые под манометр,
15с54бк1, 15лс54бк1, 15нж54бк1 - клапаны игольчатые цапковые и со штуцерно-ниппельным соединением (СШН),
15с54бкМ, 15лс54бкМ, 15нж54бкМ - клапаны игольчатые с накидной стяжной муфтой на отборное устройство для манометра.
Цена отборного устройства давления ЗК14, купить которое можно в каталоге нашего сайта, складывается из количества и исполнения материалов деталей, а также сложности проекта конструкции. Cоставить проект и рассчитать стоимость помогут менеджеры коммерческого отдела производства нашей компании.
Доставка отборных устройств - ОУ, ЗК14, и их составляющих деталей в любой регион России, до терминала транспортной компании "Деловые линии".
Все представленные виды соединений универсальны и подходят для отборных устройств давления температуры и разряжения. Вентили, демпферные трубки, трубные соединения применяемые в отборном устройстве проходят защитную гальваническую обработку, с целю обеспечения коррозиостойкости и долговечности эксплуатации.
