15нж22нж клапан (вентиль) запорный нержавеющий

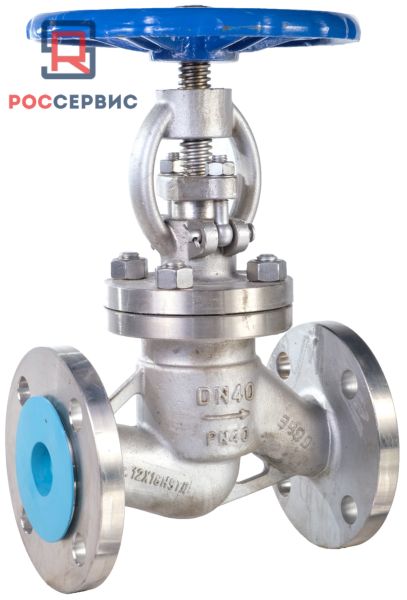

Ру40, Ду15 - Ду150 нержавеющий вентиль запорный фланцевый производства компании "РосСервис". Вентиль относится к функциональному типу трубопроводной арматуры: запорная арматура для жидких агрессивных и неагрессивных сред, нейтральных к деталям конструкции вентиля. фото 15с22нж вентиль запорный
Применяется на трубопроводах в нефтяной отрасли, коммунальном хозяйстве и многих отраслях промышленности. Общепромышленный стальной вентиль  предназначен для установки на трубопроводы для перекрытия рабочих жидких неагрессивных сред с давлением не более Ру40 кгс/см2, Pn 4,0 МПа и температурой до +420°С .

Вентиль из нержавеющей стали 12Х18Н9ТЛ для условий по УХЛ1 ГОСТ 15150-69, с расширенными эксплуатационными характеристиками для более агрессивных климатических условий, повышенных температур проводимых сред, например аммиак. Отличительные особенности в материалах изготовления элементов механизма затвора и корпусных деталей.

Производство ведётся с точным соблюдением технологий подтверждённых сертификатом и паспортом вентиля, это позволяет нам гарантировать долговечность эксплуатации.


Характеристики.

Вентиль фланцевый стальной таблица общих параметров и характеристик:



Наименование детали Клапан, стальной вентиль 15нж22нж фланцевый
Условный проход Ду (Dn) Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150
Условное давление Ру (Pn) 40 кгс/см2; (4,0 МПа)
Класс герметичности «А» ГОСТ 9544
Рабочая среда (РС) Вода, пар, жидкие нефтепродукты, до +420°С
Климатическое исполнение УХЛ
Привод ручной (маховик)
Присоединение фланцевое
Монтажное положение Любое



Эксплуатационные характеристики вентиля.
Полный средний срок службы лет не менее 10 лет.
Полный средний ресурс цикл не менее 10000
Наработка на отказ , цикл, не менее 2000

Чертёж вентиля и вес



Чертёж чертёж 15с22нж
Условный проход (мм)
Вес
не более (кг)
Ду15 4,0
Ду20 5,0
Ду25 5,2
Ду32 7,8
Ду40 11
Ду50 14
Ду65 28,5
Ду80 34
Ду100 45
Ду150 90,0



Материалы деталей вентиля 15нж22нж



Наименование детали 15нж22нж Материал исполнения детали вентиля
Корпус 12Х18Н9ТЛ
Золотник 12Х18Н9Т
Шпиндель 12Х18Н9Т
Крышка 12Х18Н9ТЛ
Гайка 12Х18Н9Т
Шпилька 45Х14Н14В2М
Набивка сальника ТРГ
Болт откидной 45Х14Н14В2М
втулка резьбовая Лц 40С
Маховик Сталь 20



Обеспечиваем доставку вентилей 15нж22нж в любой регион России в минимальные сроки. Транспортное обеспечение: Российский, транспортный грузоперевозчик компания "Деловые линии" имеющий практически в каждом региональном центре России свои транспортные терминалы. Подробнее
