Регуляторы давления Ду 15-32 с поршневым приводом “до себя” (АРТ-85)

Регулятор подпора (регулятор давления «до себя») предназначен для автоматического поддержания заданного давления на входе регулятора при переменном расходе и изменении выходного давления.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».

Монтаж регулятора

Регуляторы устанавливаются на горизонтальных участках трубопровода, приводом вниз – при температуре рабочей среды больше 80о С, приводом вверх - при температуре рабочей среды меньше или равной 80о С. Допускается установка регулятора на вертикальных участках трубопровода. Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~ 10Ду до регулятора и ~ 5Ду после регулятора.

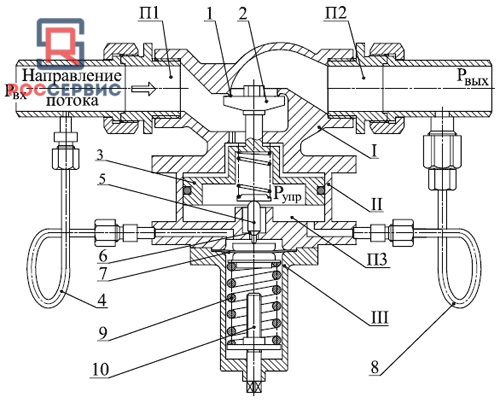

Конструкция регулятора давления “до себя” (АРТ-85) Ду 15-32 с поршневым
приводом



I - исполнительный клапан;
II - поршневой привод исполнительного клапана;
III - управляющий клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - поршень привода;
4, 8 - импульсные трубки;
5 – золотник;
6 - седло золотника;
7 - измерительная мембрана;
9 - настроечная пружина;
10 – винт.




Регулятор состоит из исполнительного клапана I, поршневого привода II и управляющего клапана III. Направление потока среды через регулятор показано стрелкой. Регулирование входного давления Pвх в полости П1 до регулятора происходит за счет изменения площади цилиндрической щели между седлом 1 в корпусе и подвижной клапанной тарелью 2, связанной с поршнем 3 привода II. Часть потока рабочей среды со входа регулятора по импульсной трубке 4 поступает в управляющую полость П3. Давление управления Pупр в этой полости определяется балансом расходов рабочей среды – расхода, поступающего по трубке 4 через щель между золотником 5 и его седлом 6, с одной стороны, и расхода из полости П3 в полость П2 по трубке 8, с другой. Золотник 5 перемещается вместе с измерительной мембраной 7, которая нагружена с одной стороны входным давлением Pвх, поступающим по трубке 4, а с другой – настроечной пружиной 9. Вращением винта 10 устанавливается требуемое значение давления Pвх. Отклонение Pвх от настроенного давления, например, в сторону увеличения, приводит к смещению мембраны 7 и золотника 5 в сторону его закрытия. При этом расход из полости П1 в полость П3 уменьшается, давление Pупр снижается и поршневой привод перемещает клапанную тарель 2 так, чтобы уменьшить площадь цилиндрической щели между седлом клапана 1 и клапанной тарелью 2. В результате расход среды через исполнительный клапан I увеличивается, а рост давления Pвх будет компенсирован. При падении давления Pвх расход из полости П1 в полость П3 возрастет, давление Pупр увеличится, поршневой привод переместит клапанную тарель 2 и давление Pвх восстановится. Таким образом осуществляется автоматическое поддержание требуемого значения давления Pвх до регулятора. Следует иметь ввиду, что при закрытом исполнительном клапане I (при давлении на входе Рвх ниже настроенного значения), регулятор негерметичен так как управляющий клапан полностью открыт. Расход через регулятор в этом случае определяется дросселем, установленным на линии сброса рабочей среды из полости П3 в полость П2

Технические характеристики регулятора давления “до себя” (АРТ-85) Ду 15-32, с поршневым
приводом

Условный диаметр Ду, мм 15-32
Рабочая среда Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа (2,5; 4,5 - под заказ)
Температура рабочей среды, °С 150 – вода; 80 – воздух и др. газы


Ду, мм 15 20 25 32
Диапазон настройки перепада давления, МПа (кгс/см2) 0,12…1,2 (1,2…12)
Коэффициент условной пропускной способности, Кvу, м3/ч 3,2 5,0 8,0 12,5
Зона пропорциональности, % от верхнего предела диапазона настройки Не более 2,5
Зона нечувствительности, % от верхнего предела диапазона настройки Не более 4
Постоянная времени, с Не более 16
Минимальный перепад давления на клапанной тарели, МПа* (кгс/см2) 0,03 (0,3)
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

Габариты и технические размеры регулятора давления “до себя” (АРТ-85) Ду 15-32, с поршневым
приводом

Ду
Исполнение под приварку Исполнение фланцевое
мм Масса, кг мм Масса, кг
L ЧАС А д 2 д» 3 L ЧАС A D 1 D 2 д 1 N
15 245 257 172 15 21 6,9 232 257 172 65 95 14 4 8,0
20 264 257 172 20 27 7,0 260 257 172 75 105 14 4 8,5
25 278 257 172 25 33 7,5 273 257 172 85 115 14 4 10,1
32 300 257 172 32 40 8,2 298 257 172 100 135 18 4 14,4

Купить или заказать регулятор давления “до себя” (АРТ-85) Ду 15-32, с поршневым приводом

Наименование детали
Условный проход DN(Ду), мм 15 / 20 / 25 / 32
Условное давление PN(Ру),
кгс/см2
25 / 40
Класс герметичности
Регуляторы давления Ду 15-32 с поршневым приводом “до себя” (АРТ-85) условный проход (мм) Регуляторы давления Ду 15-32 с поршневым приводом “до себя” (АРТ-85) вес не более (кг)
