Регуляторы перепада давления Ду 65-200 с поршневым приводом (АРТ-86)

Регуляторы перепада давления (АРТ-86) предназначены для автоматического поддержания заданного перепада давления на каком-либо гидравлическом сопротивлении, в том числе, между выходным давлением («+») регулятора (подающим трубопроводом теплоносителя) и давлением в обратном трубопроводе теплоносителя («-») в системах теплоснабжения.
Регулятор является устройством, использующим непосредственно энергию рабочей среды для обеспечения своего функционирования.
Клапан регулятора при отсутствии давления рабочей среды «нормально закрыт».



Монтаж регулятора


Регуляторы устанавливаются на горизонтальных участках трубопровода, приводом вниз – при температуре рабочей среды больше 80о С, приводом вверх - при температуре рабочей среды меньше или равной 80о С. Допускается установка регуляторов на вертикальных участках трубопровода. Регуляторы Ду 150 и Ду 200 мм устанавливаются только приводом вверх. Направление потока должно совпадать с направлением стрелки на корпусе.
Рекомендуется при монтаже регуляторов обеспечить прямые участки трубопровода: ~ 10Ду до регулятора и ~ 5Ду после регулятора.

Конструкция регулятора перепада давления (АРТ-86) Ду 65-200, с поршневым приводом


I - исполнительный клапан;
II - поршневой привод исполнительного клапана;
III - управляющий клапан;
1 - седло клапана;
2 - клапанная тарель;
3 - поршень привода;
4 - импульсная трубка;
5 – золотник;
6 - седло золотника;
7 - измерительная мембрана;
9 – пружина;
10 – винт;
11 – фильтр;
12 - шаровой кран.


Регулятор состоит из исполнительного клапана I, поршневого привода II и управляющего клапана III. Направление потока среды через регулятор показано стрелкой. Регулирование перепада давления ΔP между давлением за регулятором Рвых (+) и давлением в обратном трубопроводе Робр (-) происходит за счет изменения площади цилиндрической щели между седлом 1 в корпусе и подвижной клапанной тарелью 2, связанной с поршнем 3 привода II. Часть потока рабочей среды со входа регулятора по импульсной трубке 4 поступает в управляющую полость П3. Давление управления Pупр в этой полости определяется балансом расходов рабочей среды – расходом, поступающим по трубке 4, с одной стороны, и расходом из полости П3 в трубопровод за регулятором через щель между золотником 5 и его седлом 6, с другой. Золотник 5 перемещается вместе с измерительной мембраной 7, которая нагружена с одной стороны давлением Pвых, поступающим по штуцеру «+», а с другой – настроечной пружиной 9 и давлением в обратном трубопроводе Робр, поступающем по штуцеру «-». Вращением винта 10 устанавливается требуемое значение перепада давления ΔP. Отклонение ΔP от настроенного значения, например, в сторону увеличения, приводит к смещению мембраны 7 и золотника 5 в сторону его закрытия. При этом расход из полости П3 в трубопровод за регулятором уменьшается, давление Pупр возрастает и поршневой привод перемещает клапанную тарель 2 так, чтобы уменьшить площадь цилиндрической щели между седлом клапана 1 и клапанной тарелью 2. В результате расход среды уменьшится, а рост перепада давления ΔP будет компенсирован. При падении перепада давления ΔP слив из полости П3 возрастет, давление Pупр снизится, клапанная тарель 2 приоткроется, а перепад давления ΔP восстановится. Таким образом осуществляется автоматическое поддержание требуемого значения перепада давления ΔP.

Технические характеристики регулятора перепада давления (АРТ-86) Ду 65-200 с поршневым приводом

Условный диаметр Ду, мм 65 - 200
Рабочая среда Теплоноситель тепловых сетей, вода, воздух, газообразные среды, нейтральные к материалам контактирующих деталей
Условное давление рабочей среды Ру, МПа 1,6 (2,5; 4,0 - под заказ)
Температура рабочей среды, °С плюс 10…150 - вода, минус 10…плюс 80 - газы

Ду, мм 65 80 100 125 150 200
Диапазон настройки перепада давления, МПа (кгс/см2) 0,05… 0,6 (0,5…6)
Коэффициент условной пропускной способности, Кvу, м3/ч 50 80 125 190 280 420
Зона пропорциональности, % от верхнего предела диапазона настройки Не более 2,5
Зона нечувствительности, % от верхнего предела диапазона настройки Не более 4
Постоянная времени, с Не более 16
Минимальный перепад давления на клапанной тарели, МПа* (кгс/см2) 0,06 (0,6) 0,05 (0,5) 0,03 (0,3)
* - для обеспечения нормальной работы регулятора требуется перепад давлений на клапанной тарели не ниже минимального

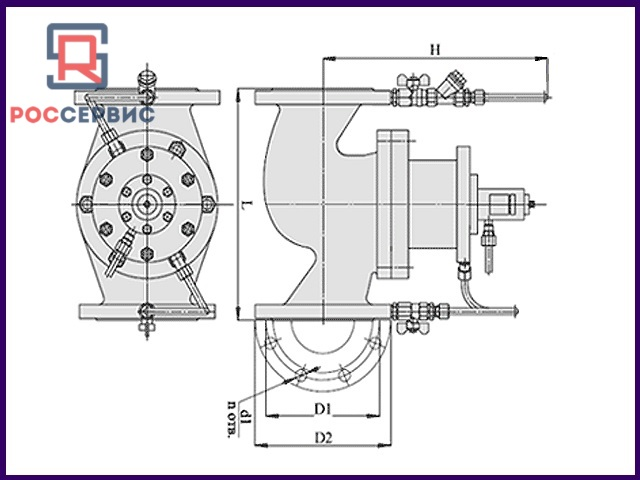

Габариты и технические размеры регулятора перепада давления (АРТ-86) Ду 65-200, с поршневым приводом

Ду

L ЧАС D 1 D 2 д 1 N Масса, кг
мм
65 290 312 145 180 18 4 31
80 310 355 160 195 18 4 35
100 350 362 180 215 18 8 45,5
125 400 385 210 245 18 8 65
150 480 437 240 280 22 8 100
200 600 562 295 335 22 12 165


Узнать цены, купить или заказать регулятор перепада давления (АРТ-86)Ду 65-200 с поршневым приводом вы можете на нашем сайте

Наименование детали
Условный проход DN(Ду), мм 65 / 80 / 100 / 125 / 150 / 200
Условное давление PN(Ру),
кгс/см2
16 / 25 / 40
Класс герметичности
