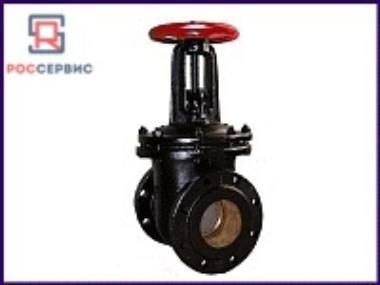

Чугунная задвижка 30ч6бр

Чугунная задвижка 30ч6бр

Описание Характеристики

Задвижка клиновая чугунная 30ч6бр снабжена клиновым запорным механизмом, перевод которого в закрытое положение и обратно осуществляется приведением в действие приводом маховик. Задвижка 30ч6бр является аналогом задвижке 31ч6бр, задвижки 30ч6бр и 31ч6бр взаимозаменяемы друг другом.

Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80

Задвижка чугунная параллельная клиновая с выдвижным шпинделем фланцевая 30ч6бр предназначена для установки на трубопроводах, в качестве запорного устройства на воду и пар, допускается использование в канализациях.

Основные технические характеристики
Наименование — 30ч6бр
Рабочая среда — вода, пар
Температура рабочей среды — до +225 C°
Материал корпуса — серый чугун
Присоединение — фланцевое
Управление — ручное
Давление — Ру-10 кг/см2

Изготовление и поставка: ТУ 3700-009-14911892-2015

Характеристики и цена задвижек 30ч6бр Ру10 и 30ч6бр

Цена 30ч6бр - уточняйте у менеджеров компании.


Условный диаметр DN (Ду) мм.

50, 80, 100, 125, 150, 200, 250, 300

Условное давление Pn (Ру).

Ру 10

Корпусные детали (сталь)

чугун

Класс герметичности

«С, D» по ГОСТ 9544-2015

Температура окружающей среды

от -15°С до +40°С

Температура рабочей среды

до +225°С

Материал уплотнения затвора

латунь ЛЦ38Мц2 ГОСТ 17711-80

Привод управления ручной

маховик

Присоединение к трубопроводу

фланцевое по ГОСТ 12815-80

Монтажное положение

любое, при котором маховик не опускается ниже продольной оси задвижки.



Размеры, вес задвижки 30ч6бр Ру10

Задвижки

L -длинна (мм)

m- Масса (кг)

30ч6бр Ду50

180

11

30ч6бр Ду80

210

18,8

30ч6бр Ду100

230

23,2

30ч6бр Ду125

255

35

30ч6бр Ду150

280

51

30с18нж Ду200

330

90

30ч6бр Ду250

450

115

30ч6бр Ду300

500

152

Материалы по теме задвижки:
Наименование детали
Условный проход DN(Ду), мм 50 / 80 / 100 / 125 / 150 / 200 / 250 / 300
Условное давление PN(Ру),
кгс/см2
Класс герметичности
Чугунная задвижка 30ч6бр условный проход (мм) Чугунная задвижка 30ч6бр вес не более (кг)
