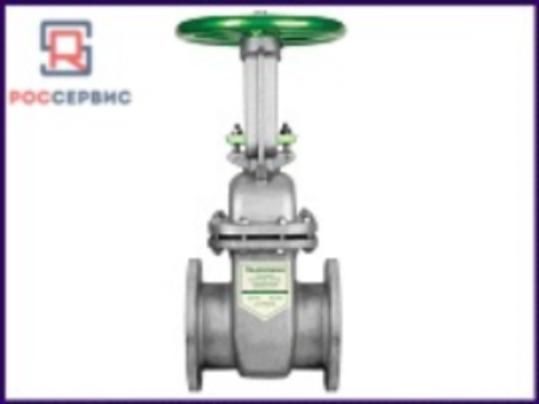

Задвижка 30лс41нж клиновая стальная фланцевая снабжена клиновым запорным механизмом, перевод которого в закрытое положение и обратно осуществляется приведением в действие выдвижного шпинделя, оснащенного ручным приводом. Устанавливается на трубопроводы промышленных отраслей, и предназначена для перекрытия неагрессивных рабочих сред. Также у неё есть альтернативные названия: задвижка ХЛ, задвижка ХЛ1 либо 30лс41нж зкл2 16. Обзначение ХЛ - хладостойкая. Корпусные детали изготовлены для условий эксплуатации с понижеными температурами.
Давление рабочего потока в корпусе Ру16.
Конструкция аналогична конструкции фланцевой задвижки 30с41нж, отличие в материалах исполнения корпусных деталей и частей затвора.
Размеры, вес и цена |
Диаметр Ду (мм) |
Длинна |
Масса не более (кг) |
Цена с НДС (руб.) |
|
фото |
50 |
180 |
18 |
Цена - уточняйте у менеджеров компании. |
|
80 |
210 |
28 |
||
|
100 |
230 |
41 |
||
|
150 |
280 |
90 |
||
|
200 |
330 |
128 |
||
|
250 |
450 |
225 |
||
|
300 |
500 |
395 |
||
|
Задвижки в наличии на складе и под заказ. |
||||
Характеристики.
Условный диаметр (DN) Ду50 / Ду80 / Ду100 / Ду150 / Ду200 / Ду250 / Ду300
Условное давление Ру 16
Корпусные детали 20ГЛ
Класс герметичности А по ГОСТ 9544–2005
Температура окружающей среды до +40°С
Температура рабочей среды от -60°С до +425°С
Климатическое исполнение ХЛ1
Привод маховик
Присоединение фланцевое, с патрубками под приварку
Монтажное положение любое, при котором маховик не опускается ниже продольной оси.
Сопутствующие материалы:
| Наименование детали | |
| Условный проход DN(Ду), мм | |
|
Условное давление PN(Ру), кгс/см2 |
|
| Класс герметичности |
| Задвижка стальная 30лс41нж условный проход (мм) | Задвижка стальная 30лс41нж вес не более (кг) |
|---|
